內蒙古包頭t梁1拖2智能張拉大循環智能張拉壓漿系統

南陽寶欣工程機械有限公司為您提供內蒙古包頭t梁1拖2智能張拉大循環智能張拉壓漿系統。內蒙古包頭t梁1拖2智能張拉 大循環智能張拉壓漿系統浙江麗水智能壓漿臺車預應力張拉千斤頂陜西渭南2頂同步張拉設備橋梁鋼紋線張拉設備 浙江舟山智能張拉千斤頂預應力機械 智能張拉有的銑刨機根據需要安裝傾斜調整器，用來控制轉子的傾斜度；一般大型銑刨機都有由傳送帶和集料器組成的集料輸送裝置，它可將銑削出的散料集中并傳送至隨機行走的運載汽車上，輸送臂的高度可以調節并可左右擺動，以調整卸料位置。

能張拉產品介紹：

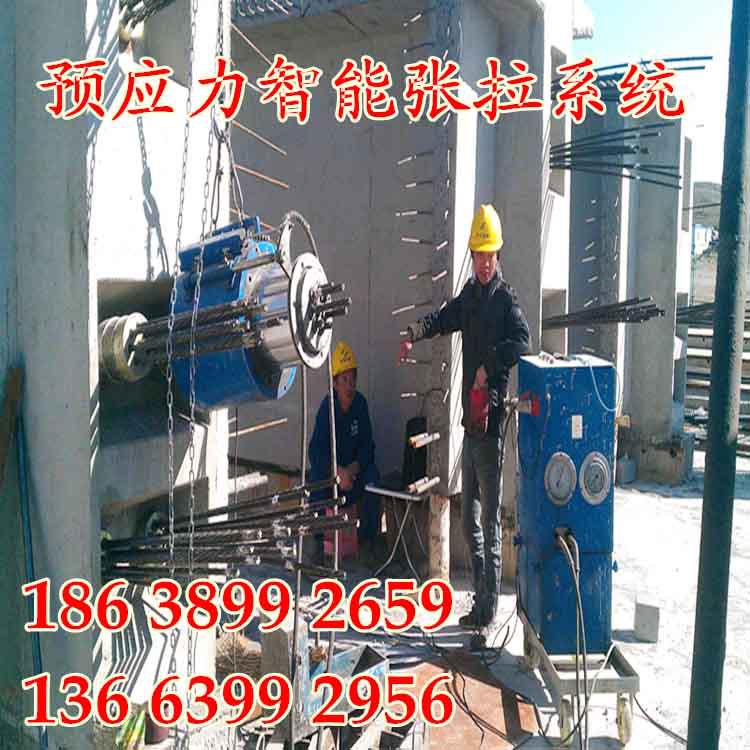

智能張拉系統操作簡單，界面人性化，適應各種施工場地環境。借助智能張拉系統，可以自動讀取梁板參數，智能計算張拉過程的壓力值，無線控制油泵的進退油，實時無線采集油壓與位移信息，自動生成預應力張拉記錄表等功能。
全程無需人工-，且具有錯誤糾正、數據同步、張拉審核等張拉過程控制，-是在預應力張拉控制和施工技術總結的基礎上，通過計算機來控制張拉施工過程，完全改變 了傳統的通-工來-油泵進行張拉操作，真正地實現了張拉的同步性控制。
公司自主研發的預應力智能張拉系統和大循環智能壓漿系統，依靠計算機進行智能化操作，實現設備自動運行，能解決預應力施工關鍵工序中人為因素的不利影響，切實保障預應力施工，-提高施工管理水平和效率，-預應力結構安全和耐久性，節約資源，保護環境。

智能張拉用途：

 zzjn-50f型全自動預應力張拉控制系統是為滿足多種公路橋梁，普鐵、高鐵橋梁，高鐵無砟軌道板等工程建設中預應力張拉而設計的。系統有千斤頂、電動液壓站、-壓力變送器、-位移傳感器、plc控制器、主機、無線數據、傳輸系統等組成，可同時控制2-8臺千斤頂同步工作，構成平衡的張拉。由計算機預設張拉工藝參數，一鍵操作實現張拉過程的全自動化控制，伸長值顯示，張拉數據實時曲線采集及校核報警，張拉結果記錄存儲，無線數據傳輸以及網絡傳輸信息化管理。

預應力智能張拉檢測系統具備的功能和特點：

遠程監控：-隨地能觀察張拉數據，檢查張拉規范性。

統一規范：能監控到每個項目的張拉情況，有利于做到標準化、規范化。

張拉過程安全：施工過程中對于出現的突然斷電、信號中斷時，千斤頂將停止工作-張拉的安全性。

-施加應力：安裝在千斤頂內的壓力傳感器具有較高的采樣頻率，能快速反應實時的油壓值，因此能夠?qū)崿F(xiàn)張拉施工中梁體兩端預應力張拉值的-控制，將誤差范圍由傳統張拉的±15%縮小到±1%；

-測量伸長量：千斤頂上的位移傳感器，伴隨在千斤頂?shù)倪w移，-實時的讀取張拉伸長量。

張拉過程規范：系統采用程序智能化控制，不受人為、環境因素影響；停頓點、加載速率、持荷時間等張拉過程要素安全符合橋梁設計和施工技術規范要求；

操作適應性強：操作智能張拉檢測系統除電腦操作人員外不需要額外培訓。電腦操作界面簡單、便捷。

充分的使用兼容性：設備不僅具有不同噸位的千斤頂能共享一套設備，同時具有單孔張拉和檢測錨下預應力測試功能。

不合格數據清晰明了：針對張拉不符合規范要求的張拉結果，系統將在統一的界面剔除報警。并對不符合要求的張拉結果提出處理意見和措施。

-張拉審批機制：張拉工作開始前，須通過張拉系統上報監理審批。監理人員-梁板齡期、砼強度等符合要求后，在系統中提交審批合格信息，方能開始張拉程序。

具有多種安全防護功能：計算機能實時監控到設備在運行過程中的電壓、工作溫度、液位及各種不同狀況的報警；

卸載保護功能：張拉結束后，能-千斤頂緩慢回縮，減少了卸載時千斤頂突然回縮對梁板的沖擊破壞。

張拉過程可回溯：能-調取每一束鋼絞線的張拉參數。為橋梁預應力損失研究提供-的原始依據。

施工責任可追溯：張拉操作人員及監理人員拍照存入系統，-張拉過程--，責任到人。

張拉數據真實-：張拉數據又系統自動生成，避開人為修改-。

張拉數據時效-：張拉過程參數隨著張拉的進行實時記錄，克服了人為記錄數據的時效性和大誤差。

自動生成張拉曲線圖：張拉過程中實時的生成位移和壓力曲線圖，曲線圖中能直觀形象觀測到張拉要素。還可根據圖形的走勢幫助查找張拉不合格原因。

用戶登錄界面專一：系統提供施工單位、監理單位、業主單位、質監單位等用戶界面，每個界面都設置了各種的密碼管理，不同的用戶查看不同的界面內容。

實現同步張拉：系統中采用的wifi無線通訊控制技術，一臺計算機能夠控制兩臺或多臺設備同時、同步對稱張拉，因而實現真正意義的“多頂同步張拉”，同步張拉力的誤差范圍可控制在±2%；

測量張拉回縮量：系統中通過對千斤頂缸內的油壓慢卸，可分析得出預應力筋的回縮量變化值；

張拉過程安全：安裝好千斤頂后，施工人員可以遠離張拉端頭。由操作平臺自動進行張拉、讀取伸長量和回頂。

張拉操作簡單：能實現真正意義的一鍵張拉。

張拉資料統一歸檔：張拉資料統一歸檔到系統中，有利于資料規范管理。

全自動張拉控制系統操作步驟

1、系統連接



1）連接千斤頂



將系統所帶油管連接至千斤頂，應注意油管接頭需使用銅密封圈，千斤頂油缸進油口接液壓站油路a口，回油口接液壓站b口，緊固接頭后檢查無液壓油滲漏完成連接。連接好后，一般情況下不準拆卸，避免沙石進入泵站損壞泵體。



2）連接傳感器



千斤頂上帶有-壓力傳感器和-位移傳感器，在安裝好千斤頂油管后，應將千斤頂側面位移傳感器和接在進油口的壓力傳感器連接線上五芯航空插頭分別連至系統控制箱。



3）電源連接



本系統采用220單相供電，需用三芯電纜連接至附近配電箱，地線必須-接地，接線正確后，閉合電源閘刀，控制面板綠色“電源指示”燈亮起，如果“電源指示”等不亮，請檢查空氣開關是否合上。



2、安裝千斤頂



按照施工設計規范要求將工作錨、千斤頂、工具錨安裝就位。



3、啟動液壓站



1）確認控制面板上的兩個轉換開關是處在“前進”和“自動”狀態，且“急停”按鈕是處于彈起狀態。



（主控制柜面板）



2、啟動控制系統



開啟控制主機（便攜式計算機）電源，進入系統后啟動全自動張拉控制程序，進入張拉界面，此時界面上位移以及應力示值應能顯示，無錯誤提示，即可啟動張拉。



1、輸入試驗信息



（張拉工程信息界面）



(試驗信息界面)



工程信息為選填項目,用于打印試驗報告,一般情況下只需要-次輸入



試驗信息為中鋼筋數量,截面積用于計算應力,鋼筋長度,彈性模量用于計算伸長量,初始應力用于清位移



(試驗界面)



同步方式:



同步 : 同步執行試驗流程



異步 : 不同步執行,一方達到試驗要求則進行下一步驟



控制方式:



標準 : 15%->;60s->;30%->;60s->;100%->;180s->;0



自定義 : 在試驗步驟欄中輸入需要執行的試驗流程



控制應力: 用于標準模式的控制方式



理論伸長量,實際伸長量,持荷時間 : 同步模式下有效



輸入梁號選擇完張拉位置后點”運行”后,開始張拉試驗



2、張拉過程



張拉過程中會時時畫出張拉曲線,如同步控制則同時計算理論伸長量及實際伸長量并記錄持荷時間.



3、數據管理



-報告菜單，進入數據查詢界面



4、急停及手動操作



在自動張拉過程中，若出現張拉異常狀況，-下圖中張拉系統程序中停止按鈕，顏色為灰色，待查明原因后，重新開始張拉過程.
