昌都智能壓漿臺車智能壓漿機生產

河南豫工機械有限公司為您提供昌都智能壓漿臺車智能壓漿機生產。

昌都智能壓漿臺車智能壓漿機生產昌都智能壓漿臺車智能壓漿機生產

河南豫工生產橋梁智能設備，歡迎廣大客戶前來咨詢！��！

熱務熱線詳見網站或頁面信息666666

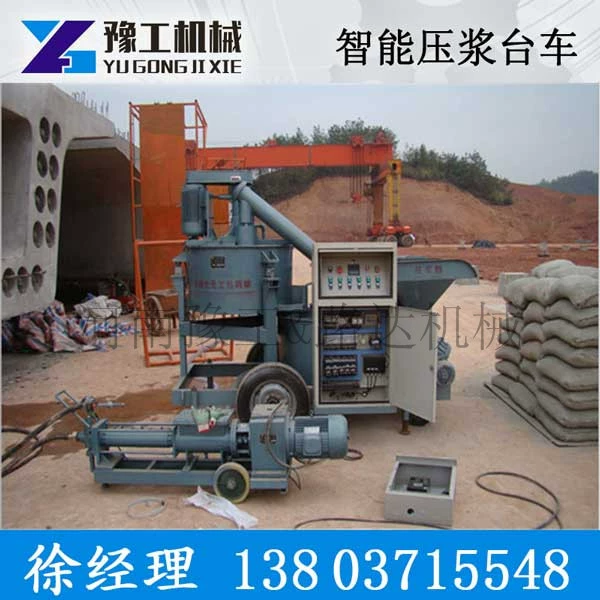

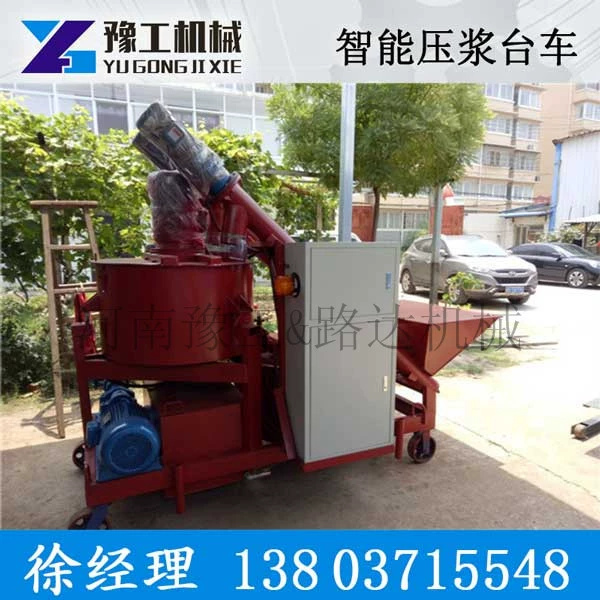

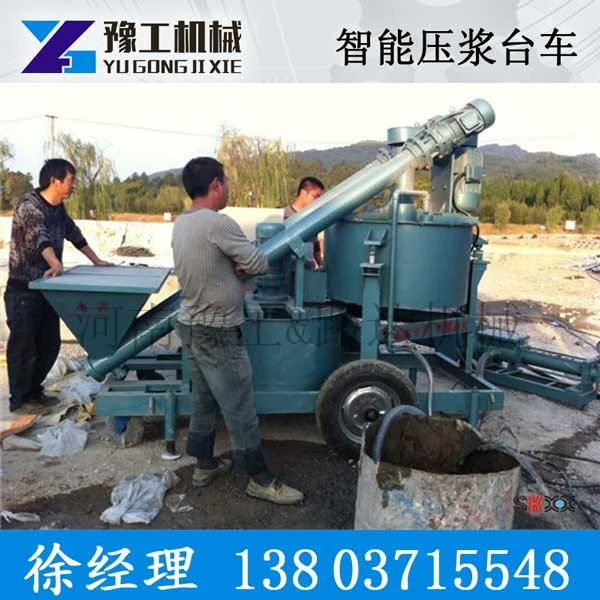

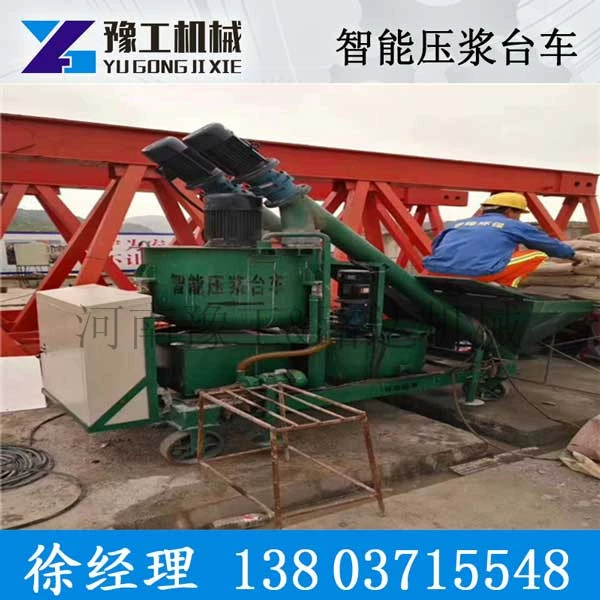

一、 智能壓漿臺車的介紹和用途

本壓漿臺車為移動式設計，主要有自動上料系統、自動稱重系統、高速攪拌系統、低速攪拌系統、變頻壓漿系統、自動清洗系統、單據打印系統、電腦控制系統以及整車拖動系統構成。該設備能夠-攪拌250公斤壓漿液，并且配備低速攪拌儲料桶可存儲400公斤壓漿液體，-孔道壓漿的連續供給。

本壓漿臺車結構設計合理，攪拌-，密閉嚴絲合縫不拋灑,壓漿方便清理，特有的獨立稱重物料箱能夠-計量誤差在+/-0.1kg，-的一鍵清洗功能，能夠限度的降低工人壓漿完畢后的清洗工作。本壓漿臺車完全符合tb/t3192-2008<鐵路后張法預應力混凝土梁管道技術條件>和jtg/tf50-2011<公路橋涵施工技術規范>對管道壓漿的技術要求。

1、 機器工作流程

人工設定好水泥、水、外加劑的比例，然后輸入所需壓漿液體的重量，由機器自動完成水泥、水、外加劑的稱重（-度+0.1kg）。啟動上水，潛水泵開始對高速攪拌桶加水。待上夠設定水的后，停止上水水泵，待稱重穩定后，開啟高速攪拌電機，開啟添加劑螺旋送料機。待上夠設定添加劑后，等待稱重穩定后，停止外加劑螺旋送料機，開啟水泥螺旋送料機。待上夠水泥，等待稱重穩定后，停止水泥螺旋送料機，開始攪拌計時。

計時時間到，停止高速攪拌，開啟低速攪拌，此時需手動打開排漿閥門,讓高速攪拌桶內的液體漿液流入低速攪拌桶內進行存儲并低速攪拌等待壓漿。待漿液流完后，需手動機器具有自動存儲功能，在沒有比例設定改變的情況下，直接點停止。然后再按啟動進行下一次物料稱重以及物料攪拌。

2、 壓漿工作流程

連接好壓漿管，-觸控屏操作面板的壓漿按鈕及可開啟壓漿機工作，壓漿配備有變頻器，可以使壓漿機緩慢啟動，避免電機直接啟動產生的猛烈沖擊導致壓漿管道破裂，當壓漿液體由管道出口流出時，觀察流出濃度的同時，關閉閥門，此時管道內壓力開始提升，達到0.6mpa時，壓漿機停止工作，隨著閥門的打開，壓力降低，根據操作，電腦控制壓漿機會讓壓力始終保持在0.6mpa左右。

3、 具備拖車架系統

臺車具有兩付輪胎，前方兩個方向輪，后邊兩個行走輪，-了移動時的穩定便捷。

二、 主要性能指標

高速攪拌部分：

（1）、攪拌速度：1140轉/分鐘

（2）、攪拌：250公斤/次

（3）、電機功率：5.5kw

（4）、計量精度：+0.1kg

（5）、計量總：250kg



低速攪拌部分：

（1）、攪拌速度：70轉/分鐘

（2）、容量：500kg

（3）、電機功率：2.2 kw



自動上料系統

（1）、上料方式：螺旋輸送

（2）、電機功率：2.2 kw*2



單活塞灰漿泵

（1）、出漿量：4.5㎡/h

（2）、電機功率：4.0kw

（3）、工作壓力：2.3mpa

（4）、垂直輸送距離：80米

（5）、水平輸送距離：160米



電控系統

（1）、輸入電壓：三相四線制電源（3p+n）

（2）、輸入功率：<15kw

（3）、顯示方式：微電腦液晶顯示，能克服太陽下工作看不清的缺點。

總功率：18kw

拖車車架部分

（1）、拖車速度：<10km/小時

（2）、輪胎規格：250mm

（3）、輪胎個數：4

（4）、外形尺寸：長2.9m、寬1.4m、高2.2m

三、結構簡介

1.高速攪拌機結構

該結構由攪拌桶、攪拌軸、攪拌葉、皮帶和拖動電機組成。電機轉動通過傳動皮帶帶動旋轉軸，然后帶動攪拌葉在桶內高速旋轉，使桶內的混合物充分?jǐn)嚢�。高速攪拌配有自�?dòng)計量部分，通過3個-的s型傳感器結合24位-ad采樣系統-計量的-性維持在0.1kg左右。

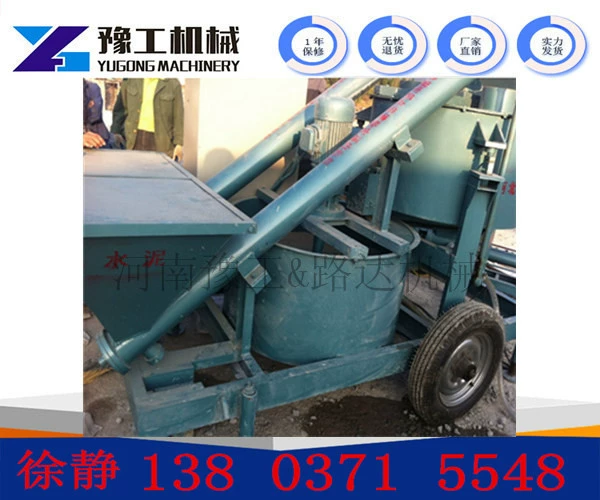

2.自動上料結構

該結構由兩個螺旋輸送機和兩個料斗組成，如果是水泥和外加劑分離則可以分別輸送物料，如果是一種混合壓漿料則可以兩個料斗同時上料，提高上料速度，全部有計算機獨立完成。

3.低速攪拌結構

該結構由低速攪拌桶、攪拌葉、傳送皮帶和減速電機組成。其功能是在-漿料不沉淀的情況下儲存高速攪拌系統攪拌后的料漿，以滿足壓漿時的不間-給。

4.供水結構

該結構由潛水泵和相關管道組成。在電腦和-ad采樣自動控制下，該系統能夠自動-的將水直接注入到高速攪拌桶內。

5.壓漿系統

壓漿系統由螺桿泵、變頻器、測量?jī)x表和相關管道組成。使用管道連接壓漿機的出漿口和錨墊板入漿口，進行管道壓漿工作。

6.拖動車架系統

車架由槽鋼焊接而成，下面配有4只輪胎，兩只處于轉向作用，前部裝有三角牽引架，車架的四角裝有絲杠支腳，使臺車在工作過程中平穩。并且可以調整臺車的水平度，可以-稱重計量的準確度。

7.中央控制系統

該系統集中安裝于車載的控制箱中，控制面板采用的是觸摸控制電腦，使用方便。該系統可自動或手動完成臺車各結構的數據計算及-運行。

8.自動操作：

-觸摸電腦，進入登陸界面（見圖1），-進入系統按鈕，出現密碼登陸操作框（見圖2），可以選擇負責人或用戶進行登陸（負責人密碼為：123，用戶密碼為456，），登陸完成后系統自動進入主頁界面（見圖3），這時可以-啟動，系統即可以進行工作，如果想停止，直接按停止按鈕，系統立即停止。當系統完成高速攪拌時，需手動打開排漿閥門，系統進行低速攪拌，排漿完成后關閉排漿閥門，并完成剩余工作。

如果使用過程中需要緊急停止，既可按停止按鈕，這-器全部停止。可以避免意外事故的發生。

  9.手動操作：

設備手動界面如下圖（見圖3），可以-手動操作界面內的各個按鈕，各種手動流程既可以自行工作。

當壓漿完成后此時可以按清洗按鈕,系統自動進行清洗,免除了人工清洗的麻煩.操作簡單-,降低人工和物料成本。

昌都智能壓漿臺車智能壓漿機生產武威智能壓漿設備波紋管制管機-

售后服務:
-所有設備為全新、未曾使用、符合本合同的有關規定；符合規定的<特種設備安全監察規定>標準。雙方確認產品保修期為銷售后的12個月。在此期間，屬產品問題，廠方實行三包（包修、包退、包換）。

1，網上報價不準，具體產品價格請-聯系電話，以電話中實際報價為準。
2，根據客戶發貨地點不同運費不同，貨運時間為2-5天，因物流運輸不確定因素較多如：路況，天氣等，根據物流運輸過程中實際情況貨物到達時間稍有不同。
3，因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
