內蒙薛家灣130x130角鋼彎弧機進口煨彎機卷彎機

山西萬澤錦達機械制造有限公司為您提供內蒙薛家灣130x130角鋼彎弧機進口煨彎機卷彎機。

彎曲鋼材機械制造廠家-角鋼折彎機 工字鋼冷彎機 槽鋼彎拱機

h型鋼彎弧機 u型鋼頂彎機 圓管滾彎機

wgj-250全自動電液控制型冷彎機（冷彎拱機）是我公司自主研發的新型全自動型鋼彎拱機產品。采用液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼角鋼u型鋼等型材的彎曲。

1 本產品智能plc電控部分硬件采用-級32位芯片，具有納秒級的 運算速度，極強的抗干擾能力，輸入/輸出端均采用光電耦合，內部集成了模擬量輸入/輸出模塊，以及rs485,等通訊模塊。

2 lcd中文液晶屏/tft觸摸屏，參數設定，運行狀態一目了然，觸摸或鍵盤控制方便。

3 軟件采用三菱plc模式設計，為用戶提供智能化的設備運行方案，是產品達到-，安全的運行模式。

4 電控柜有電腦/手動兩部分組成，元器件采用國內正泰等大廠生產，更具安全性和 穩定性。



wgj-250全自動電液控制型冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， -了材質的強度， 提高了支護鋼拱架的，-地提高了工效，操作簡單、明了。冷彎機與壓床相比，具有-的工作性能。



福建三明63x63x6角鋼滾彎機橋墩底座支護-角鋼拉彎機握彎機寧夏安徽液壓圓140管折彎機工字鋼大弧度滾彎機彎弧機

主要參數/產品名稱		wgj-250全自動電液控制型冷彎機
		單位	參數
型材大抗彎截面模量		c㎡	500
彎曲速度		m/min	4-6.5
型材屈服-		mpa	＆s=250
工字鋼冷彎	大截面	mm	250
	小卷彎直徑	mm	2000
	小截面	mm	100
	小卷彎直徑	mm	2000
h型鋼冷彎	大截面	mm	22
	小卷彎直徑	mm	2000
	小截面	mm	12
	小卷彎直徑	mm	2000

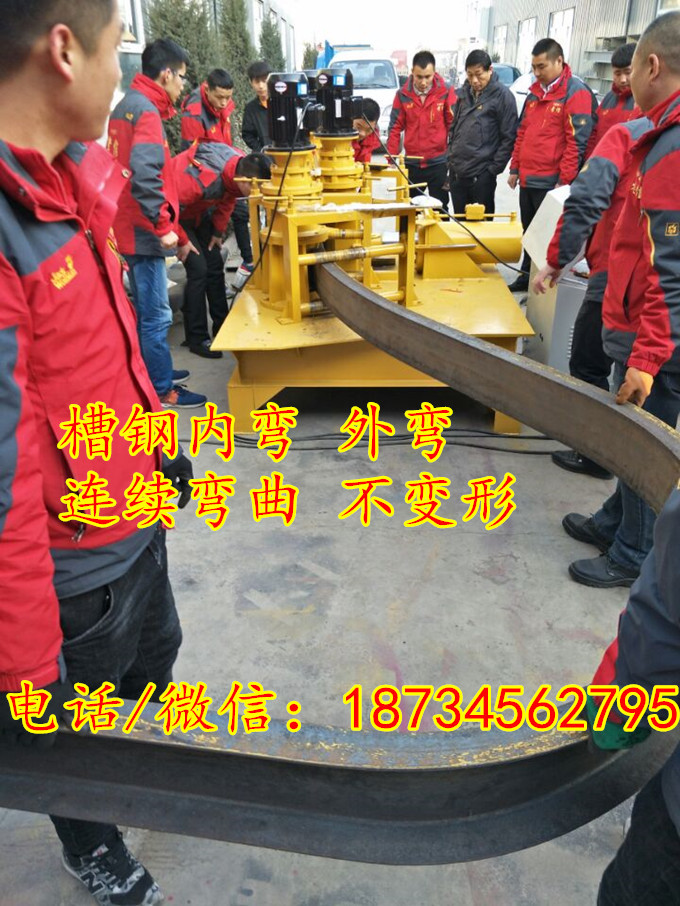

槽鋼外彎	大截面	mm	300
	小卷彎直徑	mm	1200
槽鋼內彎	大截面	mm	300
	小卷彎直徑	mm	1700
方管冷彎	大截面	mm	250*160
	小卷彎直徑	mm	2000
液壓系統工作壓力		≤16
液壓缸推進速度		1-13mm/s
油泵額定壓力		20
油泵電機功率		kw	4
機器外形（長*寬*高）		mm	2500*1500*1400

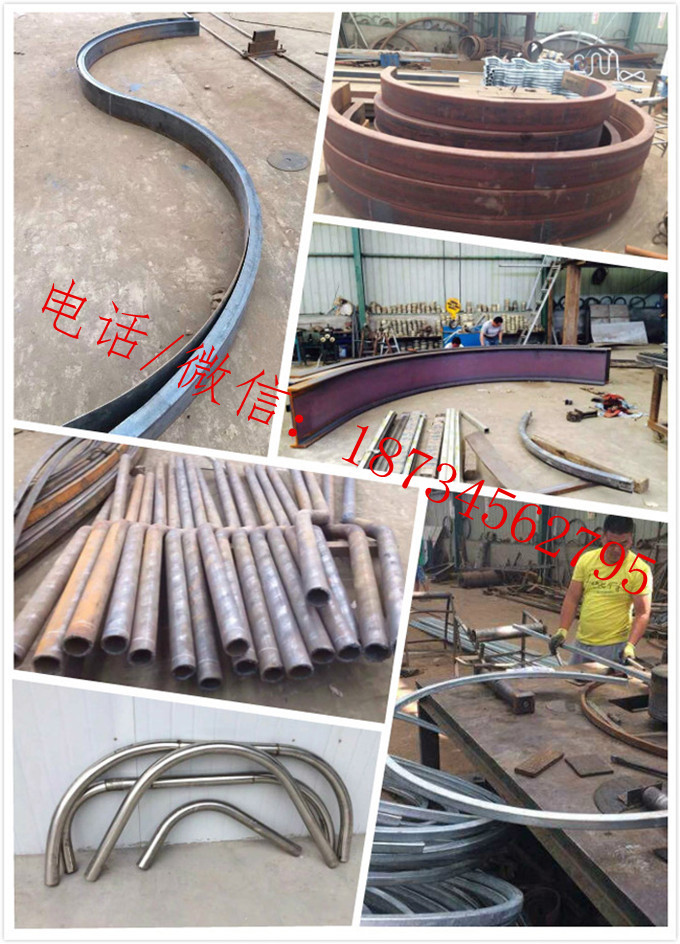

wgj-250全自動電液控制型冷彎機可將各種型號的型材如：槽鋼、工字鋼、h型鋼、扁鋼、鋼管等彎曲成圓形、弧形、法蘭、螺旋形等工件。該設備結構合理、操作方便、承載能力強、卷園速度快，具有體積小、能耗低、-、無噪音、-、一機多用等眾多優點。其代替了原有的鋼板下料、對接、校正、車床加工等復雜工藝，并節省了氧氣、乙炔、勞動力、原材料，是卷制圓環和法蘭的一種高、-益的卷圓設備。該設備可廣泛用于風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業。也適合用于對外加工，利潤-.

山東江蘇50x50x6角鋼折彎機電動軌道鋼彎曲機冷彎機加工機新疆甘肅40x40x6角鋼拉彎機鋼拱架加工h型鋼彎曲機彎曲機四川綿陽75x75x6 角鋼煨彎機液壓式圓管滾圓機頂彎機內蒙湖南40x40x6角鋼彎拱機219圓管卷圓機加工機四川內江50x50x3 角鋼冷彎機鋼拱架加工工字鋼折彎機卷圓機

結構及工作原理

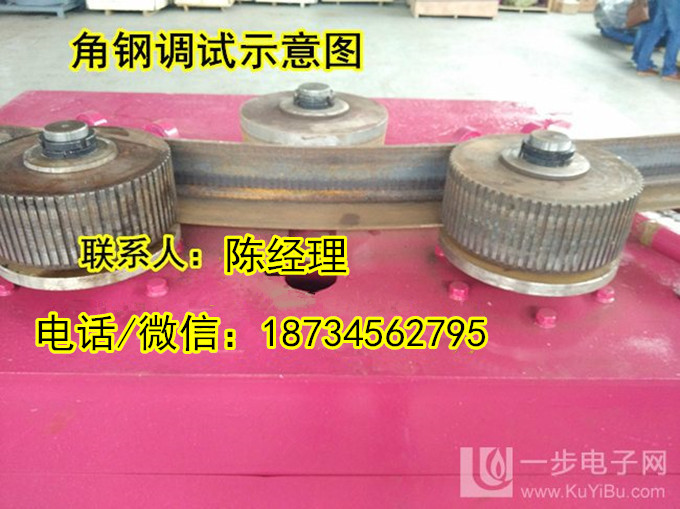

　　該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。工作原理：把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。

使用須知

設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。

　　工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。
