工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)

山西萬澤錦達機械制造有限公司為您提供工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)。

全自動電液控制型冷彎?rùn)C(jī) 折彎?rùn)C(jī) 彎拱機 彎弧機 彎曲鋼材：

工字鋼 h型鋼 u型鋼 槽鋼 角鋼等等

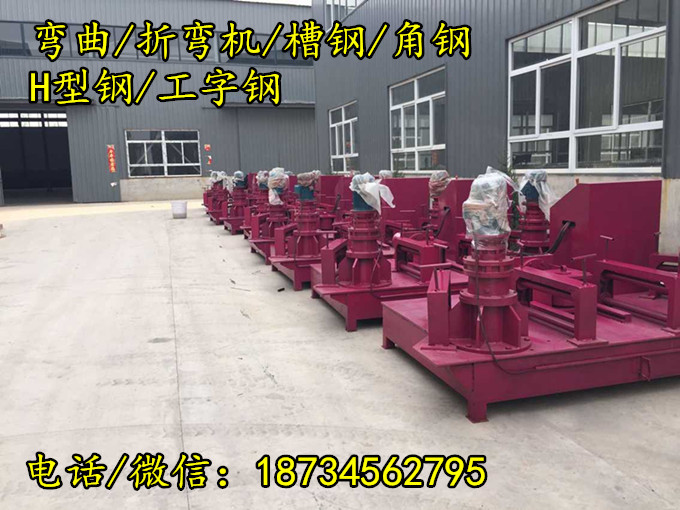

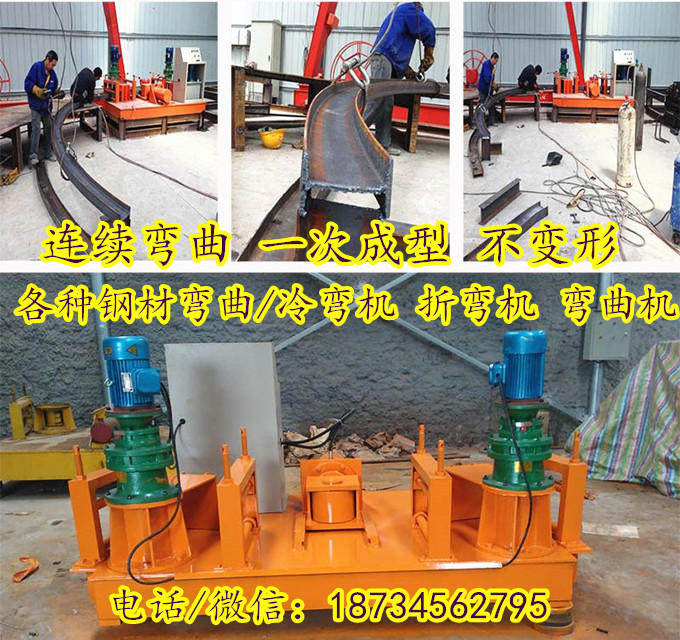

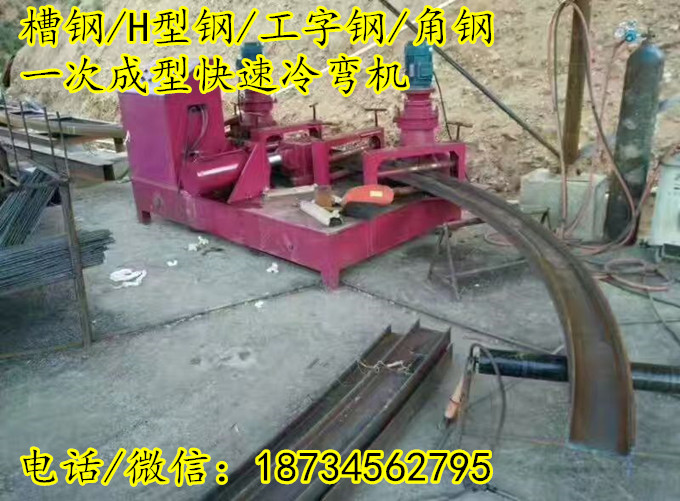

wgj-250全自動電液控制型冷彎?rùn)C(jī)（冷彎拱機）是我公司自主研發的新型全自動型鋼彎拱機產品。采用液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼角鋼u型鋼等型材的彎曲。

1  本產品智能plc電控部分硬件采用-級32位芯片，具有納秒級的 運算速度，極強的抗干擾能力，輸入/輸出端均采用光電耦合，內部集成了模擬量輸入/輸出模塊，以及rs485,等通訊模塊。

2 lcd中文液晶屏/tft觸摸屏，參數設定，運行狀態一目了然，觸摸或鍵盤控制方便。

3 軟件采用三菱plc模式設計，為用戶提供智能化的設備運行方案，是產品達到-，安全的運行模式。

4 電控柜有電腦/手動兩部分組成，元器件采用國內正泰等大廠生產，更具安全性和 穩定性。

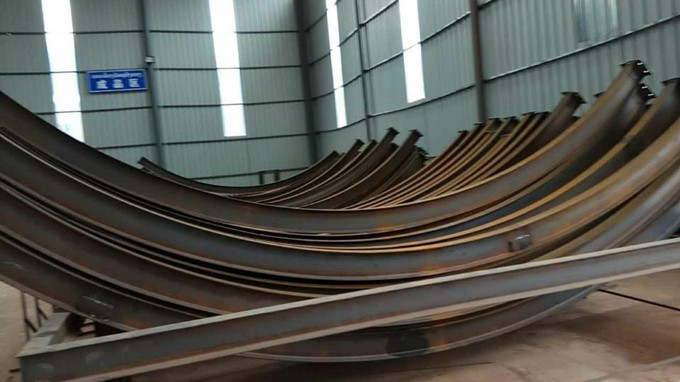

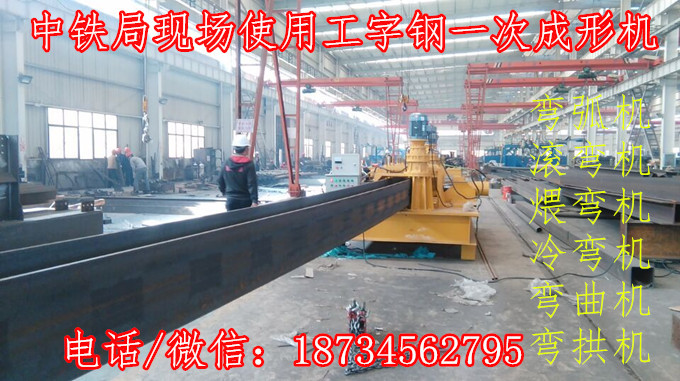

 wgj-250全自動電液控制型冷彎?rùn)C(jī)是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， -了材質的強度， 提高了支護鋼拱架的，-地提高了工效，操作簡單、明了。冷彎?rùn)C(jī)與壓床相比，具有-的工作性能。



新型冷彎?rùn)C(jī)主要參數/產品名稱
		單位	參數
型材-抗彎截面模量		c㎡	500
彎曲速度		m/min	4-6.5
型材屈服-		mpa	＆s=250
工字鋼冷彎	-截面	mm	250
	小卷彎直徑	mm	2000
	小截面	mm	100
	小卷彎直徑	mm	2000
h型鋼冷彎	-截面	mm	22
	小卷彎直徑	mm	2000
	小截面	mm	12
	小卷彎直徑	mm	2000
槽鋼外彎	-截面	mm	300
	小卷彎直徑	mm	1200
槽鋼內彎	-截面	mm	300
	小卷彎直徑	mm	1700
方管冷彎	-截面	mm	250*160
	小卷彎直徑	mm	2000
液壓系統工作壓力		≤16
液壓缸推進速度		1-13mm/s
油泵額定壓力		20
油泵電機功率		kw	4
機器外形（長*寬*高）		mm	2500*1500*1400



wgj-250全自動電液控制型冷彎?rùn)C(jī)可將各種型號的型材如：槽鋼、工字鋼、h型鋼、扁鋼、鋼管等彎曲成圓形、弧形、法蘭、螺旋形等工件。該設備結構合理、操作方便、承載能力強、卷園速度快，具有體積小、能耗低、-、無噪音、-、一機多用等眾多優點。其代替了原有的鋼板下料、對接、校正、車床加工等復雜工藝，并節省了氧氣、乙炔、勞動力、原材料，是卷制圓環和法蘭的一種高、-益的卷圓設備。該設備可廣泛用于風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業。也適合用于對外加工，利潤-.



結構及工作原理：

500全自動工字鋼彎彎?rùn)C(jī)寧夏甘肅折彎?rùn)C(jī)500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500工字鋼隧道施工彎弧機遵義凱里加工機500500工字鋼多功能彎曲機福建云南卷彎?rùn)C(jī)500工字鋼高壓力彎弧機山西晉城加工機500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500500500數控工字鋼折彎?rùn)C(jī)內蒙陜西折彎?rùn)C(jī)500工字鋼高壓力卷彎?rùn)C(jī)陜西安康冷彎?rùn)C(jī)500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500工字鋼電動卷彎?rùn)C(jī)寧夏中衛卷彎?rùn)C(jī)500工字鋼大弧度拉彎?rùn)C(jī)畢節貴陽 加工機500

　　該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。工作原理：把工字鋼放在冷彎?rùn)C(jī)上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。



使用須知：

設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。

　　工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。

　　使用前必須加油（減速器加30#機油，油箱加46#液壓油），以后定期更換新油。

試機

為-工作順利，在開始工作-定要把機器調試好。

檢查電源是否正常。

檢查電機油泵組是否正轉。

將壓力表開關打開，溢流閥調壓手輪松開。

點動電機，檢查旋轉方向是否正確。

檢查電液閥和點動開關是否正常。

一切準備工作無誤后，啟動電機，將油壓調至10mpa，試運行三分鐘左右，如果運轉正常，準備正

式工作。
