plc智能工字鋼煨彎機橋架護欄角鋼彎形機圖安徽淮南

山西萬澤錦達機械制造有限公司為您提供plc智能工字鋼煨彎機橋架護欄角鋼彎形機圖安徽淮南。

wgj全自動電液冷彎機

wgj250型升級版液壓工字鋼彎拱機是我廠研制的新式全自動工字鋼曲折設備。選用液壓體系，具有傳動平穩，壓力大等特色，，大幅度進步地道工字鋼加工精度。萬澤錦達升級版液壓工字鋼彎拱機廣泛應用于c型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。使液壓-系統定位準確，所彎型鋼一次自動成型，-、操作方便。并且加工精度大，主要應用于隧道，地鐵，水電站，地下洞室等。



升級版液壓工字鋼彎拱機布局組成：

液壓冷彎拱機它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。

操作說明：

工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔助系統的門式托架上即可。重復操作，到達所需停止。

曲折體系：

主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。wgj250型升級版液壓工字鋼彎拱機的液壓系統采用-液壓元件，及其-的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。



萬澤錦達經過三年研發新一代數控pcl觸屏式冷彎機新上市：

1、控制方面：數控彎拱機有plc程序控制器控制，全液壓系統自動讀數器可手動控制也可數控控制。

2、操作方面：-進料，可進可退，油缸進度尺寸自動定位無需人工測量，彎曲尺寸自動讀數
3、安全方面：雙重自動關機系統紅外線剎車系統，無料時自動關機。
wgj-300型鋼冷彎機是我公司推出的又一新產品，該產品設計合理，性能-，操作簡單，主要應用于120-400 “工”字鋼(100-300)h鋼.的快速成型冷彎，該機主要應用于鐵路，公路，水力橋梁，隧道等工程。



技術參數：

冷彎型材規格：

主要參數/產品名稱		wgj250全自動冷彎機
		單位	參數
型材大抗彎截面模量		c㎡	300
彎曲速度		m/min	4-6.5
型材屈服-		mpa	＆s=300
工字鋼冷彎	大截面	mm	300
	小卷彎直徑	mm	1100-2000（根據鋼材而定）
	小截面	mm	100
	小卷彎直徑	mm	1100-2000（根據鋼材而定）
h型鋼冷彎	大截面	mm	320
	小卷彎直徑	mm	2000（根據鋼材而定）
	小截面	mm	12
	小卷彎直徑	mm	2000（根據鋼材而定）
槽鋼外彎	大截面	mm	320
	小卷彎直徑	mm	2000
槽鋼內彎	大截面	mm	320
	小卷彎直徑	mm	1700
方管冷彎	大截面	mm	300*300
	小卷彎直徑	mm	2000
液壓系統工作壓力		≤25



wgj-250全自動電液控制型冷彎機可將各種型號的型材如：槽鋼、工字鋼、h型鋼、扁鋼、鋼管等彎曲成圓形、弧形、法蘭、螺旋形等工件。該設備結構合理、操作方便、承載能力強、卷園速度快，具有體積小、能耗低、-、無噪音、-、一機多用等眾多優點。其代替了原有的鋼板下料、對接、校正、車床加工等復雜工藝，并節省了氧氣、乙炔、勞動力、原材料，是卷制圓環和法蘭的一種高、-益的卷圓設備。該設備可廣泛用于風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業。也適合用于對外加工，利潤-.



結構及工作原理

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。

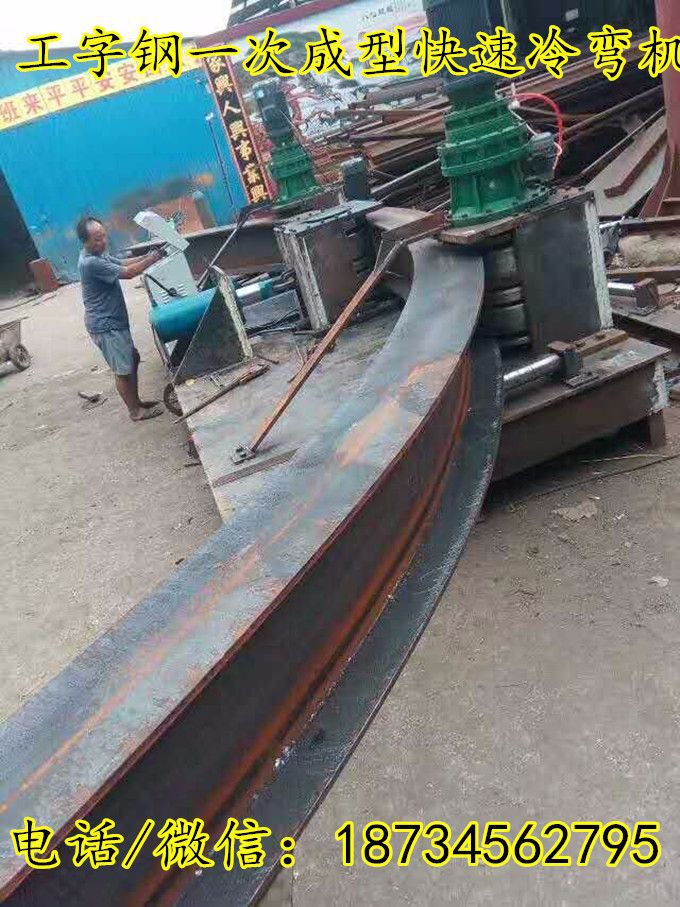

　　工作原理：把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。



使用須知

設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。
　　工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。
　　使用前必須加油（減速器加30#機油，油箱加46#液壓油），以后定期更換新油。
試機

　　為-工作順利，在開始工作-定要把機器調試好。
　　檢查電源是否正常。
　　檢查電機油泵組是否正轉。
　　將壓力表開關打開，溢流閥調壓手輪松開。
　　點動電機，檢查旋轉方向是否正確。
　　檢查電液閥和點動開關是否正常。
　　一切準備工作無誤后，啟動電機，將油壓調至15mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。
