江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家

江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家

價    格

更新時間

陳經理
18734562795 | 18734562795
  • 聯系人| 陳經理
  • 聯系電話| 18734562795
  • 聯系手機| 18734562795
  • 主營產品| 煤礦,橋梁,路橋,鐵路,工程
  • 單位地址| 山西萬澤錦達機械制造有限公司
查看更多信息
本頁信息為山西萬澤錦達機械制造有限公司為您提供的“江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家”產品信息,如您想了解更多關于“江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家”價格、型號、廠家,請聯系廠家,或給廠家留言。
山西萬澤錦達機械制造有限公司為您提供江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家。






卡箍快速接頭



 “以求生存,以信譽求發展”是我公司的一貫宗旨。以用戶為-,竭誠為礦產-、基礎建設者服務是我們的職責和愿望。



 卡箍柔性管接頭與其它類型連接件相比,它的適應性強、經濟實用、安裝快捷、-、重-用率-特點更顯-。
 卡箍柔性管接頭主要是用于電廠、污水處理廠、礦山尾礦管線、礦漿泵前后端與管線的連接及控制閥門前后端與管線的連接,實現了管道減震傳力及溫差大間隙伸縮補償?shù)茸饔谩?/dv>



稱直徑dn

鋼管外徑d

間隙h

-允許偏轉角

  a

max~min

螺栓規格

重量kg

公稱壓力mpa

40

48

5

65

85-80

m10*50

1.25

4.0

50

57

6

65

88-82

m10*50

1.50

4.0

80

76

6

68

90-84

m10*60

1.80

4.0

100

89

6

68

80-84

m10*60

2.25

4.0

100

108

8

72

92-84

m10*80

2.88

4.0

125

133

8

75

92-84

m14*80

3.50

4.0

150

159

10

78

94-84

m14*90

4.65

4.0

200

219

12

80

96-84

m14*100

7.60

2.5/4.0

250

273

12

80

98-86

m16*100

11.2

2.5/4.0



我公司是一家生產銷售一體式的經營公司


7de695eb4b20bf33f0f3034baae48f
9bed8d20495cdbde2b63c842f1134a


~{__a@m$)h6$czik%uqfw90_副本

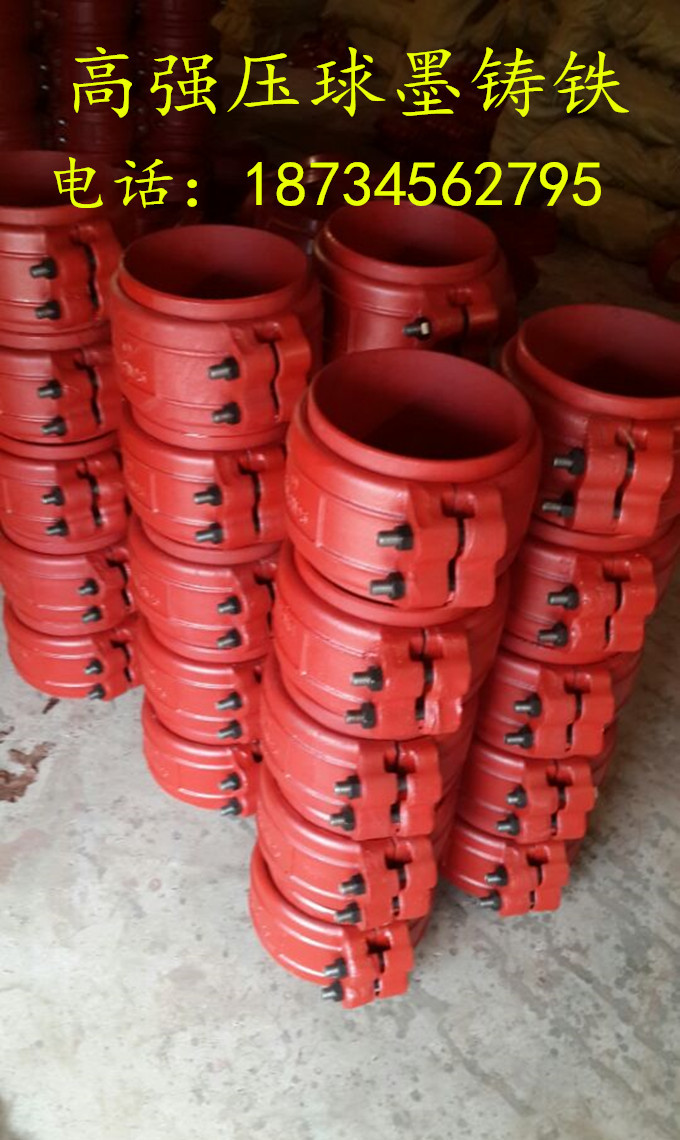

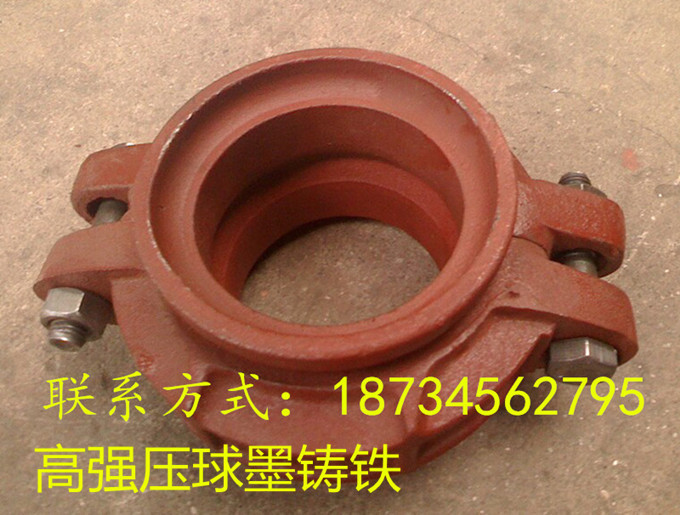

優勢說明: 對于高壓卡箍的壓力要求需要鑄造材質必須是球墨鑄鐵或者鑄鋼等,一般使用材質是qt450-12比較合適。球化率要求低2級要求。

詳細說明:  卡箍=卡箍接頭,礦用卡箍,快速卡箍接頭,卡箍廠家,高壓卡箍批發廠家,煤礦卡箍,管道卡箍接頭,高壓卡箍生產廠家。批發卡箍接頭。

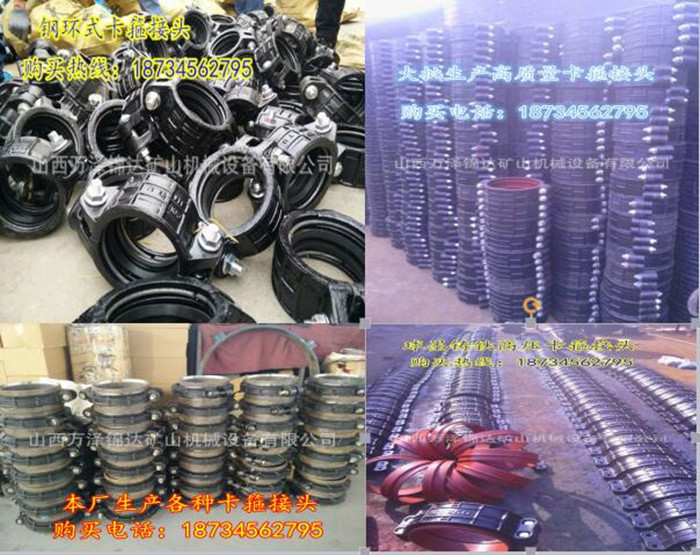

礦用卡箍接頭類型:1)o型鐵環式礦用卡箍接頭2)開槽式礦用卡箍接頭3)短管焊接式卡箍接頭。

 礦用卡箍接頭的結構原理:把要連接的兩根鋼管用溝槽機開槽,開槽后去掉毛刺對齊,將c型防老化密封圈放在兩根鋼管的結合部,膠圈外部安裝上緊固鐵圈,用魚尾螺栓上緊即可;驹硎抢霉艿赖膲毫Γ瑢⒚芊馊o固在管道上,壓力越大,膠圈密封圈就貼的更緊,以此達到管道密封和連接的作用。

礦用管箍接頭型號和類別:基本分無縫管和鍍鋅管兩種類型的高壓和低壓快速卡箍接頭。


y9w}_[}@sz)m2%fqu4j8h)7_副本


t0198abdca0d34640ca[1]_副本


t016bebabee8a08c796[1]_副本
t01ef804058717715b0[1]_副本



卡箍接頭管端焊接:

首先要將管口焊點清理干凈。在密封圈內側及外表面涂以潤滑脂,然后把密封圈套在已焊好的鋼管一側,使待接的另跟 鋼管靠攏,對正中心、同軸平直,調整好兩管之間的間隙(此間隙根據鋼管長度和按長時溫度計計算而得)

; 檢查管端密封面有無影響密封效果的撞痕,裂紋等,若有此現象,需處理后方可進行焊接;

用氣焊把管道坡口上油漆烤除,再用鋼絲刷清除干凈,直至發亮;

 對焊前先檢查鋼管軸線與管端面是否垂直。合格后將管端與管子對正,要求鋼管面與管端面垂直與軸線;

為防止管端密封面不受焊接渣液飛濺粘著,焊接時應對密封面采取保護措施;

管接頭的管端焊縫應符合受壓容器焊接技術(jb1613-75)規定,嚴寒季節焊接時,應對鋼管端部及管端進行預熱。
端管按照以上方法安裝后,待冷卻后,將密封圈按照?qǐng)D示裝在兩端管道中間。做法如下:先將膠圈翻轉,即將里封密面翻到外面,然后戴到其中任一端管上,調整到合適位置,然后將膠圈外緣拉起,扣蓋在另一端管上,調整密封圈在兩端管上的位置,應使密封圈處在兩個端管的中間。為方便膠圈的順利安裝可以嘗試將膠圈邊翻起來并涂抹凡士林潤滑。然后把卡箍分瓣扣在端管上,用螺栓將外卡進行固定,應注意:螺栓的緊固應用對角法同時漸次交替進行,緊固螺栓的同時,應用錘敲擊外卡,這樣可以使密封圈包覆均勻,可避免接口處外卡對密封圈的擠畸現象。焊接完成后應剔除或修復密封面的毛刺、碰傷、劃痕和污垢,然后噴涂防銹油漆。
2、卡箍接頭剛環焊接:
接頭安裝前,先將端管焊接在管線兩端,做法是:卸下螺栓,將卡箍打開,將端管按照技術參數的安裝長度對應管子點固定,調整兩端管的平行度后,進行焊接。焊接前應檢查鋼管兩端(距端面約30~50mm)有無影響密封效果的撞痕、裂紋等,若有此現象需處理后方可進行焊接;在管子外壁-限位鋼環的位置尺寸用樣板劃好線,按線將綱環點焊接定位(-限位環緊貼管壁), 如圖:其中l(wèi)=h/2鋼環半徑。將限位環與管子焊接。一般中、低壓管道允許單面焊接或間斷焊接。但需-限位環在承受軸向拉力時不被拉脫。焊接 高度要-將限位環與管壁間縫隙填滿且不超過限位環,焊接需平整。


承插焊接式卡箍_副本_副本


_s5$k883w[la9[bcw[kly8g_副本


4_173_176070_750_562[1]_副本
3、安裝外卡
  將外卡包覆橡膠密封圈,使密封圈完全嵌入外卡的密封室內,依次壓緊螺栓(必須是依次壓緊,避-側壓力過大造成密封圈受損),安裝完畢,通水試壓.
4、意-露處理
依次松開螺栓,然后再壓緊,其過程中可用錘對外可進行位置矯正.
方法1無效的情況下拆卸外卡,檢查密封圈是否安裝過程中破裂,可更換密封圈進行解決.
以上方法均無效可聯系鄭州川山廠家進行指導處理.

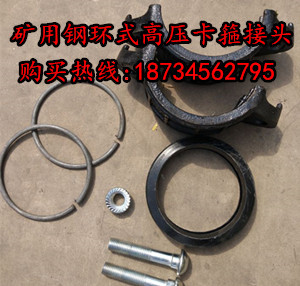

綜上所述,卡箍式柔性管接頭由外卡、密封圈、內卡連接件、緊固螺栓等組成,具有結構合理、受力強度高,-的自封密作用等作用,其管道連接處在柔性狀態,相鄰兩個端管允許有一定的轉角。當管道需要翻轉時,只需把接頭的幾個螺栓拆除即可翻轉任意角度,不需要割開和焊接,節約了大量輔助工作量和費用,減輕了勞動強度,縮短了施工工期。


077db032251d0dae7d781c0bc4ee22


k[m}9(1}1q0y[qxv5ho58p8_副本


dpyptvp{@oq)rk(v9q9cu}w_副本





貴州四川高壓卡箍卡蘭出廠價江西景德鎮125卡箍礦用溝槽式卡蘭價格廠家因而綜合安裝工本較法蘭可節省 30-50 %
