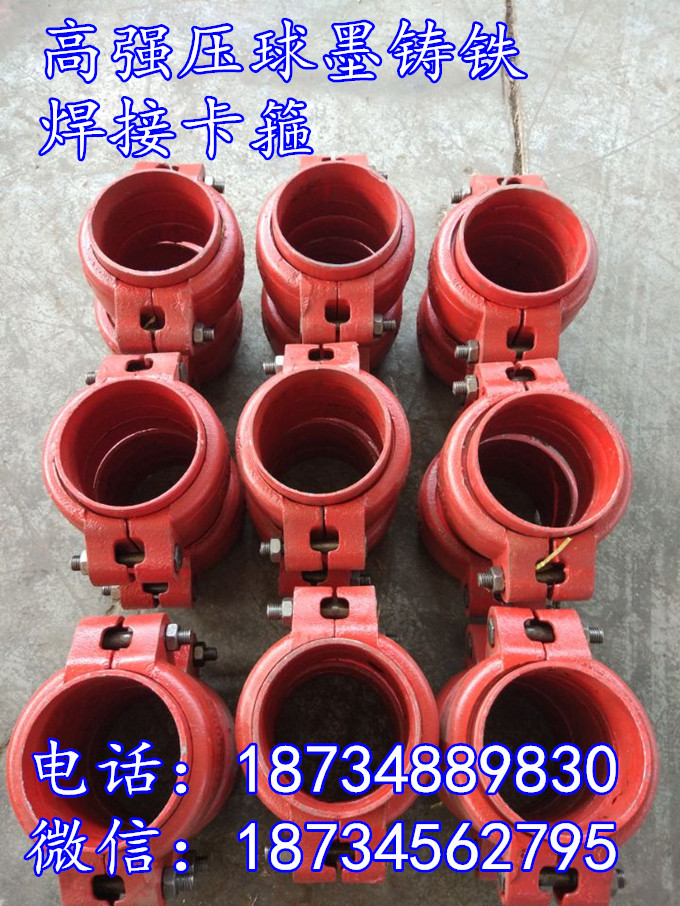

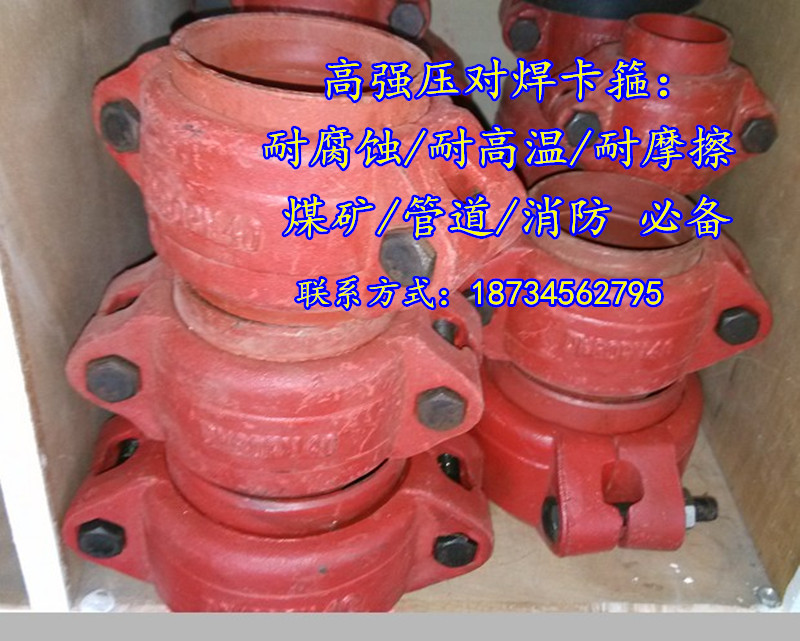

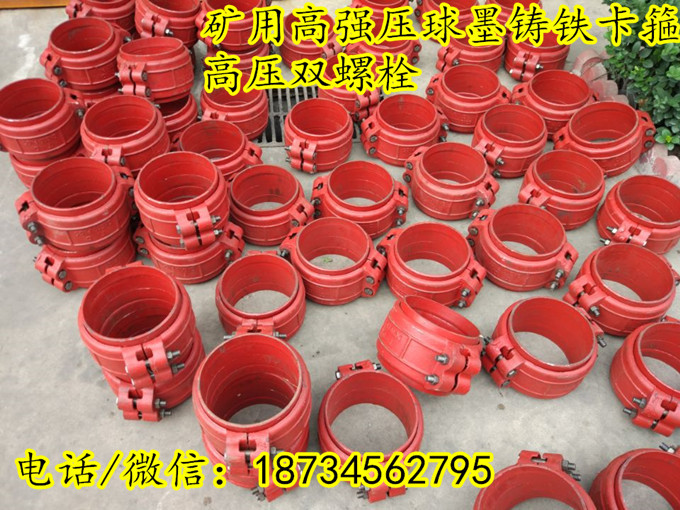

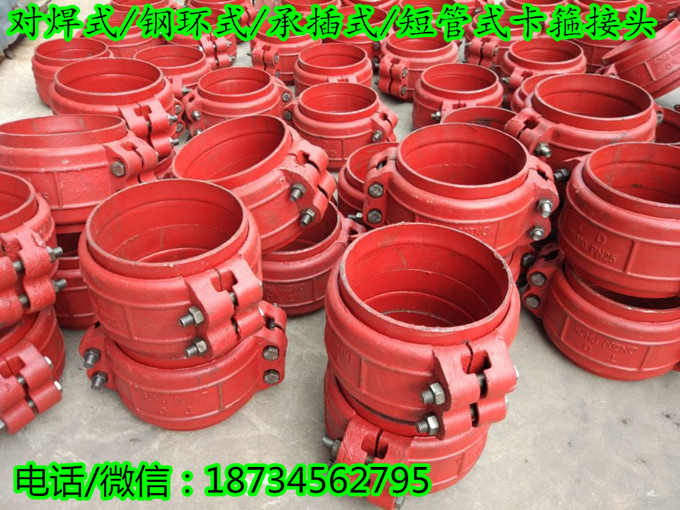

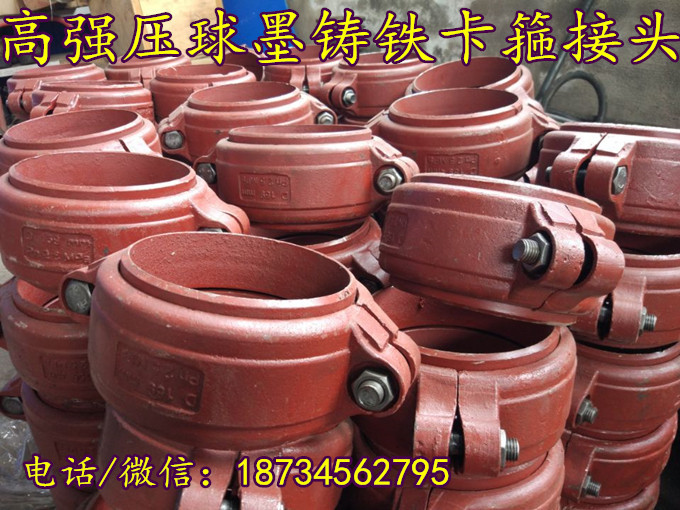

黑龍---南3寸dn250礦用承插式焊接卡箍溝槽卡箍

山西萬澤錦達機械制造有限公司提供黑龍-南3寸dn250礦用承插式焊接卡箍溝槽卡箍。

   卡箍快速接頭

 “以求生存，以信譽求發展”是我公司的一貫宗旨。以用戶為-，竭誠為礦產-、基礎建設者服務是我們的職責和愿望。

 卡箍柔性管接頭與其它類型連接件相比,它的適應性強、經濟實用、安裝快捷、-、重-用率-特點更顯-。



 卡箍柔性管接頭主要是用于電廠、污水處理廠、礦山尾礦管線、礦漿泵前后端與管線的連接及控制閥門前后端與管線的連接,實現了管道減震傳力及溫差大間隙伸縮補償?shù)茸饔谩?/dv>

稱直徑dn	鋼管外徑d		間隙h	-允許偏轉角	a		max~min	螺栓規格	重量kg	公稱壓力mpa
40		48	5	2°		65	85-80	m10*50	1.25	4.0
50		57	6	3°		65	88-82	m10*50	1.50	4.0
80		76	6	3°		68	90-84	m10*60	1.80	4.0
100		89	6	3°		68	80-84	m10*60	2.25	4.0
100		108	8	4°		72	92-84	m10*80	2.88	4.0
125		133	8	2°		75	92-84	m14*80	3.50	4.0
150		159	10	3°		78	94-84	m14*90	4.65	4.0
200		219	12	4°		80	96-84	m14*100	7.60	2.5/4.0
250		273	12	3°		80	98-86	m16*100	11.2	2.5/4.0





卡箍工藝流程為：

管端加工溝槽，給密封圈涂潤滑脂，密封圈套入管端 ，靠攏另一管段密封圈套入另一段卡入管卡、上緊螺栓 。

管端加工溝槽是在專門的壓槽機上進行的。根據管徑選擇相應的加輪調整好相應的壓槽-，將管端放入機器上即可壓制成標準的溝槽。為方便、快捷的套入密封圈，在套圈之前要將密封圈涂抹潤滑脂，將另一段鋼管對口插入密封圈，放上卡箍，上緊螺栓，整個過程也就完成了。整個過程不需特殊作業技術。

卡箍連接不需焊接和再鍍鋅，安裝速度是法蘭連接的4倍、絲接的3倍。與其它剛性連接相比，卡箍連接還有簡易、隔振吸震、-、占據空間少、維護方便等優點。由于無需再鍍鋅，制作安裝一次成形，發生費用較低，較法蘭、絲節連接節約全部工程費用的20%。







卡箍規格

公稱直徑dn	管外徑d	間隙h	-允許 偏轉角	a	max~min	螺栓規格	重量kg	公稱壓力mpa
40	48	5	2°	65	85~80	m10*50	1.25	4.0
50	57	6	3°	65	88~82	m10*50	1.50	4.0
70	76	6	3°	68	90~84	m10*60	1.80	4.0
80	89	6	3°	68	90~84	m10*60	2.25	4.0
100	108	8	4°	72	92~84	m10*80	2.88	4.0
125	133	8	2°	75	92~84	m10*80	3.50	4.0
150	159	10	3°	78	94~84	m14*90	4.65	4.0
200	219	12	4°	80	96~84	m14*100	7.60	2.5/4.0
250	273	12	3°	80	98~86	m16*100	11.2	2.5/4.0





卡箍幾大優點



1、施工中不需要焊:快捷 采用溝槽卡箍接頭和相應的管件安裝管路

不需要二次鍍鋅、二次安裝。提高了安裝速度。

不需要特殊技術:簡易 卡箍接頭重量輕、螺栓數量少、安裝方便。

2、-的結構：型橡膠密封圈、實現三重密封，

3、- 科學合理的結構設計。-了連接密封的-性。

4、只需機械組裝：安全 用溝槽式不銹鋼卡箍接頭及相應的管件安裝施工。

5、無須焊接，沒有明火，因此，沒有焊渣 污染管路，可-工地安全，對禁火環境條件下的施工，尢為適宜。

6、安裝返修率低：經濟 由于安裝快捷、無須特殊技術。因而綜合安裝工本較法蘭可節省 30-50 ％。

7、緊固螺栓數量少且無方向性：占用空間小 溝槽式卡箍接頭連接所占空間約為法蘭的 70 ％。-適用空間狹小環境條件下的施工。

8、設計或施工中可根據需要進行任意組合： 配件齊全 本公司提供有溝槽式卡箍接頭及齊全的各種規格管件。不需要的復雜管網。

9、安裝得當：維護簡單 安全-的產品。管路都會一次試壓合格，安全運行，日常無須維護，零配件數十年無須更換。

10、適用管材廣泛 溝槽式卡箍接頭可以用來連接各種無縫鋼管、鍍鋅鋼管、焊接鋼管、不銹鋼管、銅管等金屬管材。







\
