山西萬澤錦達機械制造有限公司提供大型角鋼加工彎曲機湖南內蒙煨彎機。
新型wgj冷彎機的工作原理

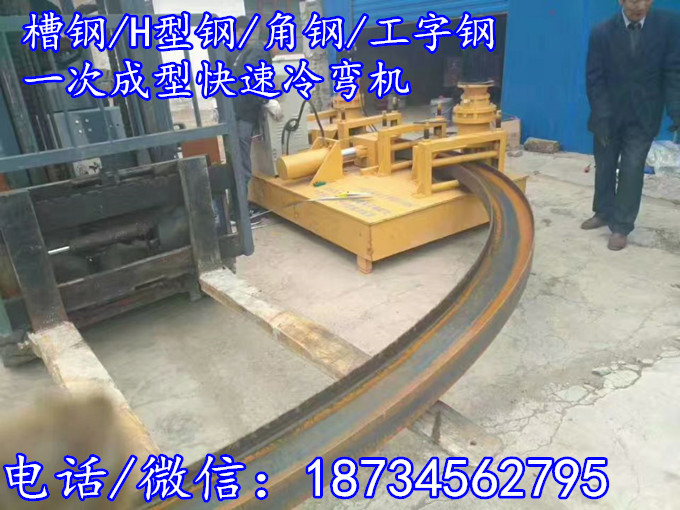

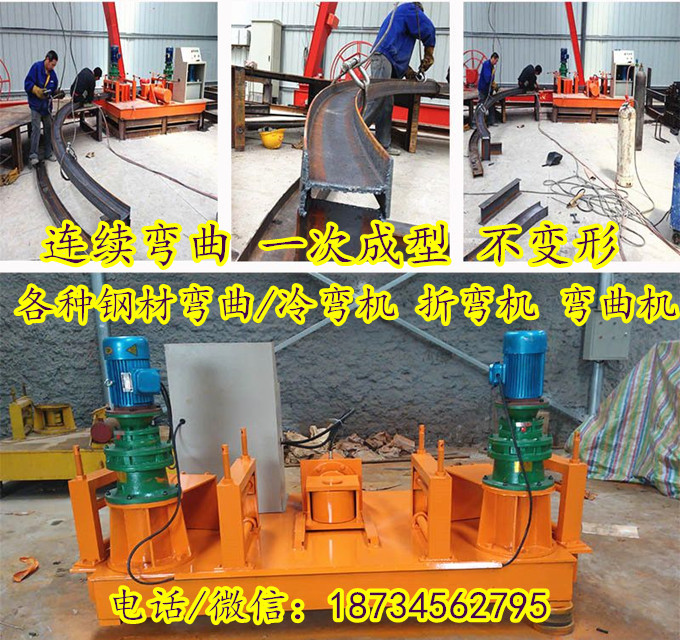

冷彎機是隧道護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， -了材質的強度， 提高了支護鋼拱架的，-地提高了工效，操作簡單、明了。冷彎機與壓床相比，具有-的工作性能。
新型wgj型彎拱機技術性能
|
項目
|
單位
|
參數
|
|
液壓系統壓力
|
mpa
|
16
|
|
油缸推進速度
|
mm/s
|
1——13
|
|
小彎曲半徑
|
m
|
2
|
|
主動滾輪轉速
|
r/min
|
7
|
|
總功率
|
kw
|
11.5
|
|
整機重量
|
kg
|
2300
|
|
外形尺寸
|
m
|
2.5×1.5×1.2
|
冷彎成型機、計制造特點：
1、各道次平均受力原則，全線滾輪平均受力，磨損均衡，延長軋輥使用壽命。
2、軋輥采用c12mov 材料是利用其耐磨性能，但具體的強度與硬度是矛盾的，熱處理時要利用c12mov的紅硬性，淬火后，兩次甚至三次回火才能達到硬度。
3、軌道圓弧部位是滑軌-部位，前幾道壓成型后的圓弧位，在后道次軋折立邊時，應對已成型的圓弧，通過上下軋輥或橫輪，進行有效管束保護，不然，材料在拉伸過程中圓弧位一定會變化，r變小成為三角形，不到底，兩點接觸產生嘈音，r變大時，配合軌產生晃動，滑軌使用時軌跡模糊，受力不均，滑軌變形，縮短壽命。
4、滾壓穩定性問題，生產中經常碰到材料在滾道中左右偏擺的問題，實際上是單組滾輪受不對稱，左邊受力大，材料往右邊偏擺；右邊受力大，材料往左邊偏擺。
液壓式u型鋼卷彎機包頭彎拱機彎弧不變形工字鋼煨彎機六盤水貴州頂彎機鋼拱架加工工字鋼彎弧機云南紅河滾彎機隧道支護工字鋼頂彎機江蘇山西頂彎機wgj-250型彎拱機陜西咸陽煨彎機
解結的方法是：
a：（如圖）變形區中性層計算準確，變形區內用料計算準確，滾輪加工對稱度好。
b：不變形區域盡量不受壓（如滑軌底部），裝配時上下滾輪各區域間隙保持一致。
c：材料咬入前，應根據前道滾壓狀態，設置引導斜口，在穩定受壓前，材料在滾內滑 移平穩。
5、生產中彎曲扭曲的問題，主要是受力不平衡產生的，左右受力不平衡，左右彎曲，上下受力不平衡，產生扭曲。解決方法：設計受力均衡，加工準確，安裝調整方便。
6、滾輪加工準確度是關鍵，為此，專門制作-工具在投影儀下，放大20倍進行檢測。
7、主傳動邊，采用滾子錐軸承，-主軸徑向跳動在0.04mm以內外，-主軸不會左右竄動，普通球軸承自身存在間隙，在-傳動中不能避免軸向竄動。
16號工字鋼卷彎機陜西貴州煨彎機臥式u型鋼冷彎機陜西淳化冷彎機廠房建設h型鋼冷彎機凱里畢節冷彎機德國-工字鋼卷彎機內蒙山西彎弧機鋼拱架加工h型鋼頂彎機貴州重慶彎拱機引水涵洞工字鋼拉彎機重慶云南折彎機液壓電動工字鋼折彎機貴州遵義彎拱機角鋼彎弧機新疆烏魯木齊冷彎機
常見故障機排除方法
|
|
|
|
|
|
|
序號
|
故障現象
|
|
處理方法
|
備注
|
|
|
|
|
|
|
|
1
|
電機不轉
|
線路不通
|
線斷，保險絲燒損
|
|
|
2
|
油壓系統-或壓力上不去
|
1、齒輪泵旋轉方向不對
|
換向
|
|
|
2、油泵損壞
|
換油泵或修復
|
|
|
3、溢流閥堵塞或磨損
|
修復或換新閥
|
|
|
4、液壓油變質或污染
|
換新油或?qū)⒂瓦^濾
|
|
|
5、壓力表損壞
|
換壓力表
|
|
|
3
|
電機過熱
|
電壓太低
|
檢查電源線路，找出原因，進行處理
|
|
|
電機定子潮濕
|
修電機
|
|
|
4
|
工作缸有緩沖現象
|
缸內有空氣
|
來回工作幾次
|
|
|
5
|
換向機構失靈
|
1、電液閥或點動開關損壞
|
修理或換新的
|
|
|
2、電液閥或行程開關線路不通
|
檢查線路并修復
|
|
|
3、電磁換向閥堵塞
|
用汽油清洗
|
|
（冷彎機售后介紹）四：（客戶須知）
1.如果客戶購買后.不會操作/安裝等
本公司必須派出技術員上門.手把手教客戶使用 直到客戶會用為止
2.技術員在去調試的過程中：
（1）遇到問題或跟客戶發生 不和 或 意見不同 等:請時間跟業務員聯系：并妥善處理
（2）在遇到客戶和技術員發生不和等原因:決不允許技術員- -行為 公司規定罰款10000元 三年年終獎 并必須跟客戶- 若行為系其-立即沒-
（3）如果機械器處了問題（人為除外）電話聯系業務員 如業務員不能解決問題 客戶有權利退貨退款
