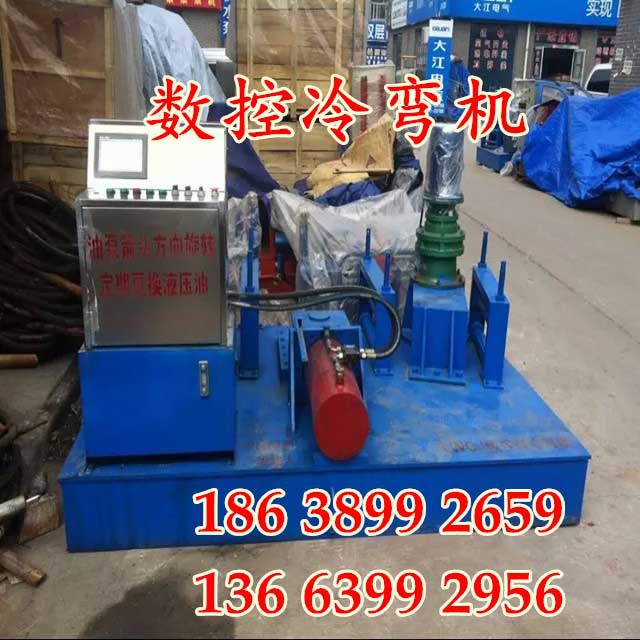

陜西渭南臥式工字鋼冷彎?rùn)C(jī)wg-250型數控彎拱機

250型液壓冷彎?rùn)C(jī)廣泛的用途：
1、應用于電器冷彎型材生產線、不銹鋼機柜型材生產線、鈑金沖孔成型生產線及汽車滑軌生產線；
2、應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。
3、還可以根據客戶要求設計制造各種冷彎型鋼、異型鋼滾壓設備及全自動滾壓生產線。

液壓冷彎?rùn)C(jī)主要用于工字鋼、礦工鋼、u型鋼、c型鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓-系統定位準確，所彎型鋼一次自動成型，-、操作方便。廣泛應用于隧道、地鐵、水電站、地下洞室等行業施工中，是鋼拱架制造的理想設備。

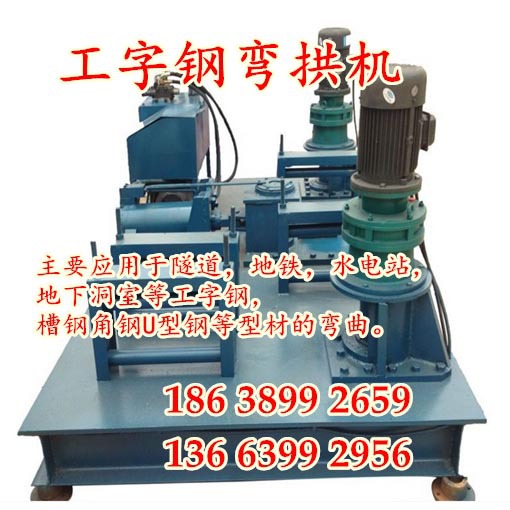

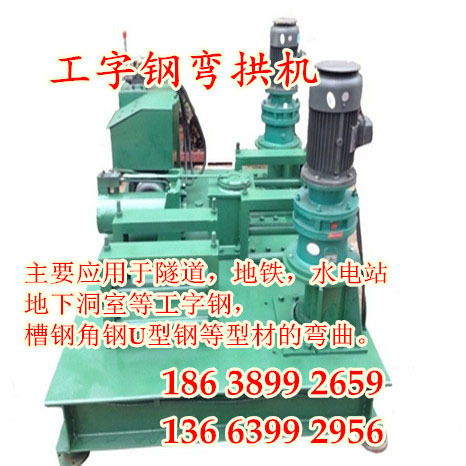

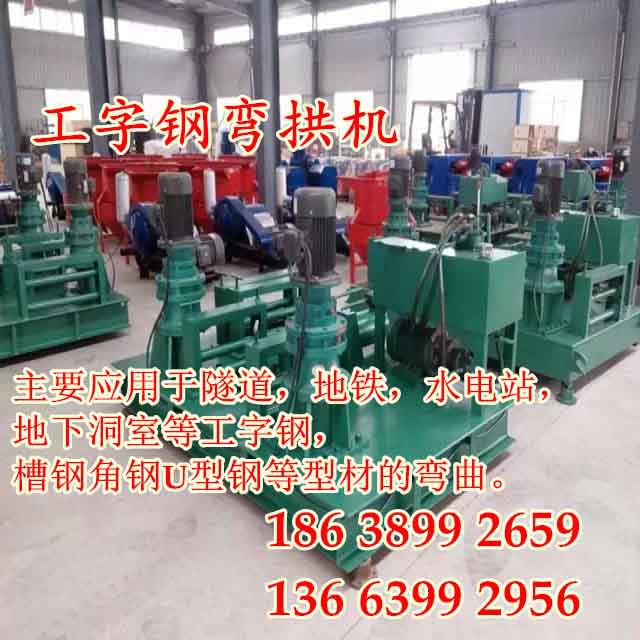

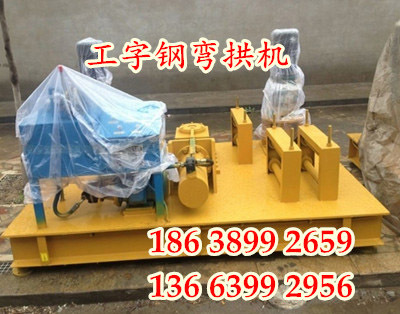

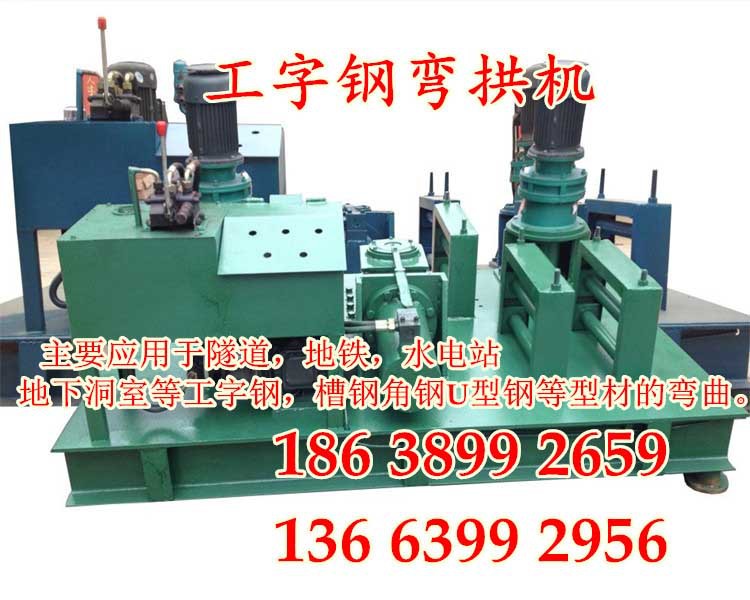

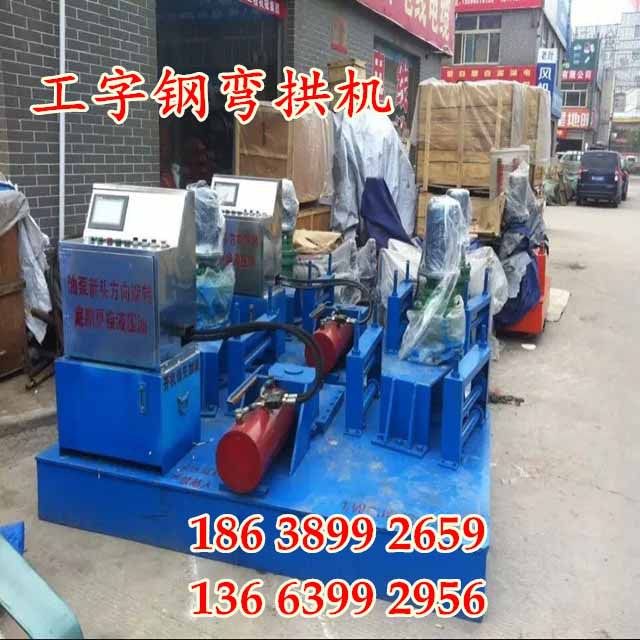

工字鋼彎拱機

一、工字鋼彎拱機的特點及用途
wgj250型液壓冷彎?rùn)C(jī)是我廠研發的新型全自動工字鋼彎曲設備。采用液壓系統，具有傳動平穩，壓力大等特點，能準確定位，大幅度提高隧道工字鋼加工精度。wgj250型液壓冷彎?rùn)C(jī)廣泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。

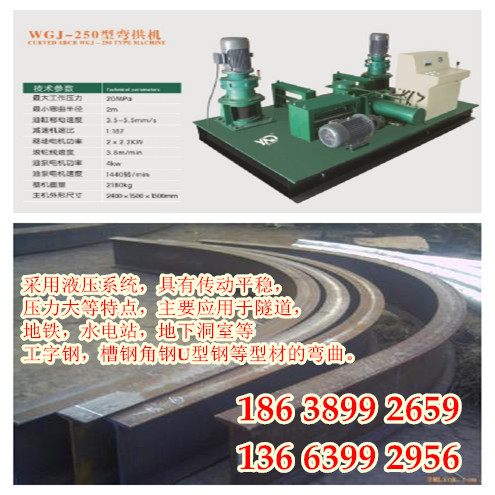

二、主要技術參數
型材規格
14-25工字鋼
小彎曲半徑
2米以上
油缸推拉速度
8-15毫米每秒鐘
主動輪轉速
7-10轉每分鐘
液壓系統動力
25mpa（250公斤）
總功率
11.9kw
整機
2380kg

三、結構組成
液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。
四、工作原理
將工字鋼放在冷彎?rùn)C(jī)上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。
五、彎曲系統
主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。
wgj250型液壓冷彎?rùn)C(jī)的液壓系統采用-液壓元件，及其-的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。



選挑工字鋼彎拱機5項-因素及2項須知
（1）三個頂滾的直徑：細了，因接觸面小，容易打滑；彎非標鋼材的時候容易變形。
（2）油缸的直徑和行程：直徑和行程決定了壓力的大小和彎曲半徑的可調性。
（3）臺體鋼板厚度和骨架的：決定著彎大型鋼材時是否變形。
（4）電機的功率和減速機的。
（5）廠家的生產規模和服務。
須知事項1：所彎的鋼材的類型、型號、材質 ；須知事項2：所彎曲的半徑：要弄清楚所彎曲的半徑是否符合鋼材的冷彎系數。每種鋼材都有自己的冷彎系數，如果超出了它的冷彎系數，鋼材就會變形，鋼材內部組織結構也會改變，隨之鋼材的也降低了。

工字鋼，槽鋼角鋼h型鋼等型材的彎曲。250型工字鋼冷彎?rùn)C(jī)已成為隧道支護鋼拱架加工制作的新型設備。

維修和保養的項目
1：新機運行50小時后，檢查并緊固各螺栓，有無松動。
2：新機運行100小時后（大約12-16天）必須更換液壓油。
3：新機運行200小時后（大約22-30天）必須更換減速機油。
4：以后每次工作檢查油量是否正常，工作必須-正常油量。每年更換一次液壓油機減速機油。









5：每班-給壓力軸加注黃油。
油品要求：
液壓油：mhm68或mhm100抗磨液壓油
減速機油：miep320或miep460重負荷工業齒輪油
潤滑油：鈣基脂黃油
安全事項
作業時冷彎?rùn)C(jī)需要水平放置，操作人員需站立安全范圍內，禁止站立在液壓油缸旁邊及所彎型鋼產品上。
