100角鋼彎圓機125角鋼折彎機圖廣東貴州

山西萬澤錦達機械制造有限公司為您提供100角鋼彎圓機125角鋼折彎機圖廣東貴州。

山西萬澤錦達機械制造有限公司——冷彎機/彎曲機/折彎機等彎曲鋼材機械

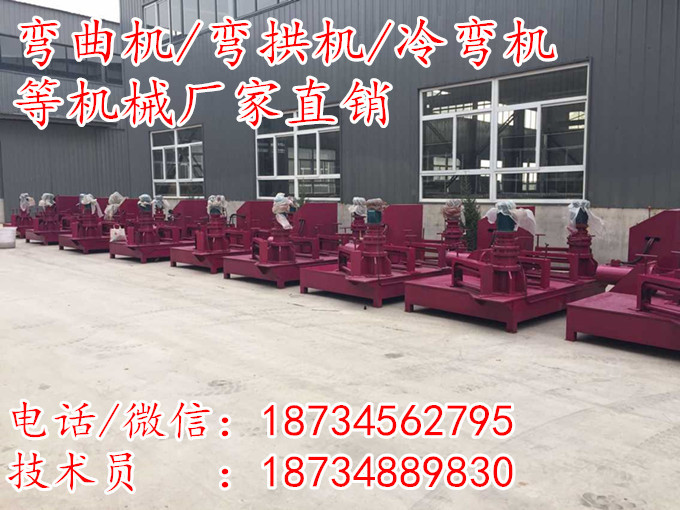

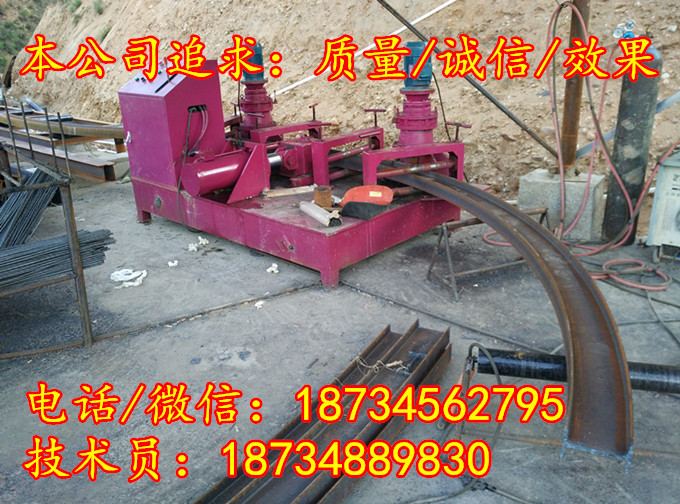

一、wgj250型彎拱機簡介:

彎拱機是一種將各種型材彎曲成不同弧度半徑的機械加工設備。我公司生產的wgj系列彎拱機主要用于涵隧道鋼拱架的彎曲加工，該系列彎拱機通過不斷改進，具有操作簡單，加工-，控制靈敏等優點。廣泛應用于隧道施工，采礦巷道施工，景觀鋼結構造型施工的各種拱架、模型的制作施工。











































-型號說明：

wgj-250-a wgj--代表彎拱機

250---表示大彎曲工件的尺寸（如大彎250工字鋼）

a----設計編號

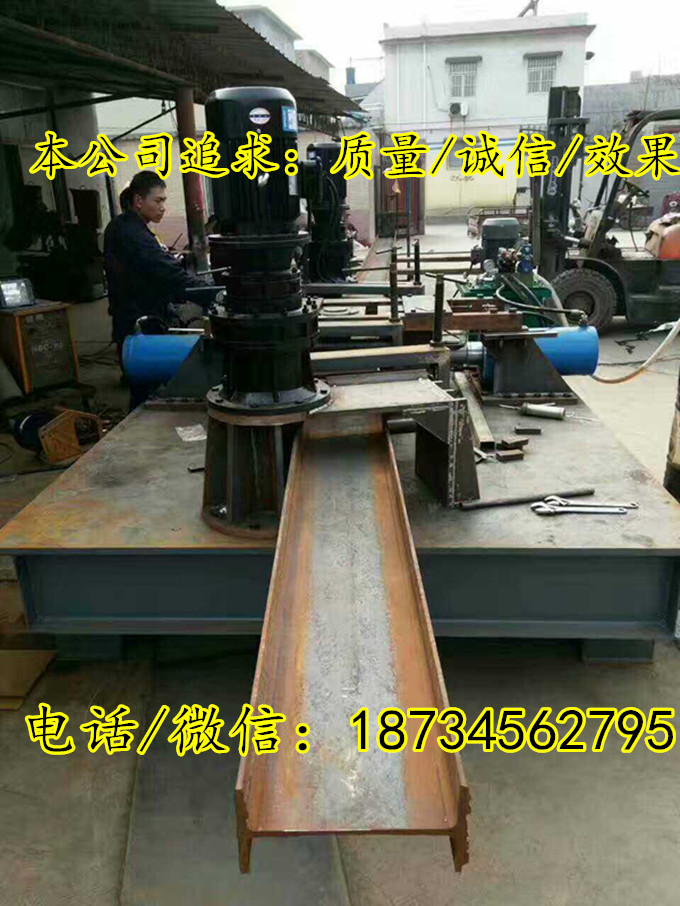

2 主要部件布置示意圖：

1.配電箱 2.油缸 3.頂輪 4.托滾支架5.電機 6.減速機 7.上下托滾

13油箱 12.泵站 11.油缸座 10.頂輪滑軌9.機架(工作臺) 8.主動軸座

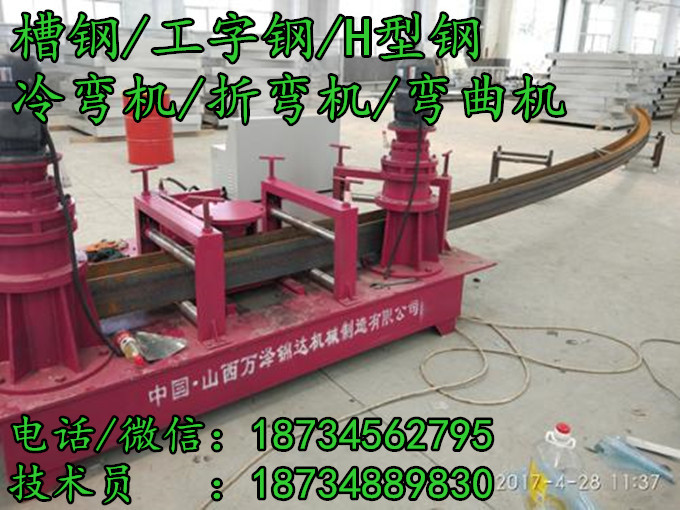

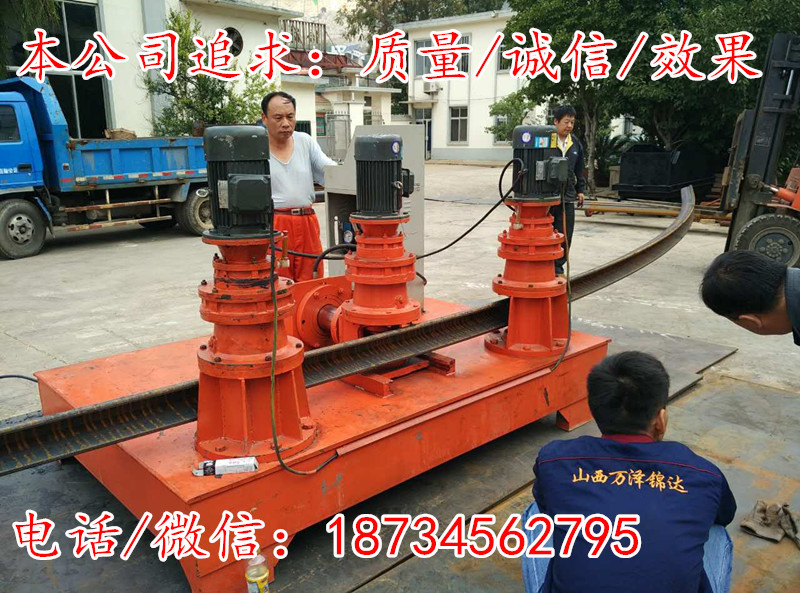

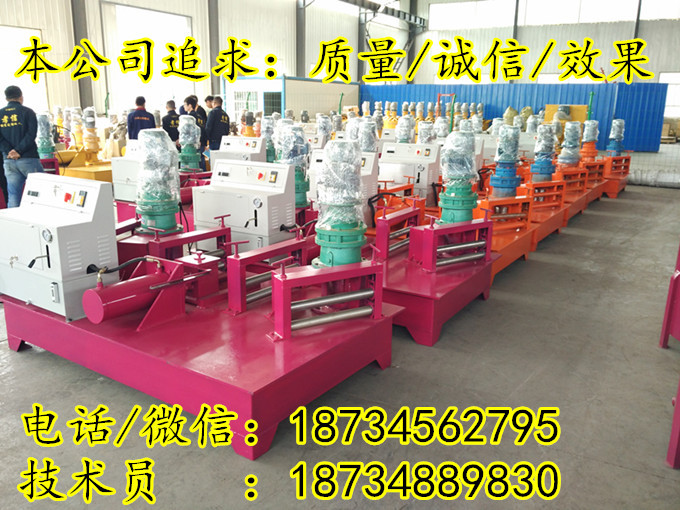

萬澤錦達升級版液壓工字鋼彎拱機廣泛應用于c型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。使液壓-系統定位準確，所彎型鋼一次自動成型，-、操作方便。并且加工精度大，主要應用于隧道，地鐵，水電站，地下洞室等。



3 主要技術參數：

1) 整機尺寸 ： 長*寬*高=2670*1500*1350

2）油缸推進速度： 3.5-5.5mm/s

3）工件小彎曲半徑： 2500mm

4) 液壓系統額定工作壓力：16mpa

5）主動輪轉速： 7.65轉（r）/分鐘

6) 主動輪線速度： 3.96m/min

7) 總 功 率： 15kw 電 壓：380v

(1) 主動輪電機： 2*3kw (2) 油泵電機： 4kw

8）整機重量：1750kg

主動輪半徑 r 頂輪行程 s

主動輪中心距 a 彎曲外圓半徑 r

頂輪行程s與工件彎曲半徑r曲線函數：

s=r+r-√[（r+r)²-(a/2)²]

例如：r=1500 r=82.5 a=1790

s=1500+82.5-√[（1500+82.5)²-(1790/2)²]

=277.4

圖中abc曲線為頂輪行程與工件彎曲半徑之間的函數曲線圖，其中ab段為正常彎曲范圍，bc短為小半徑彎曲，成型效果不好，不宜選擇。



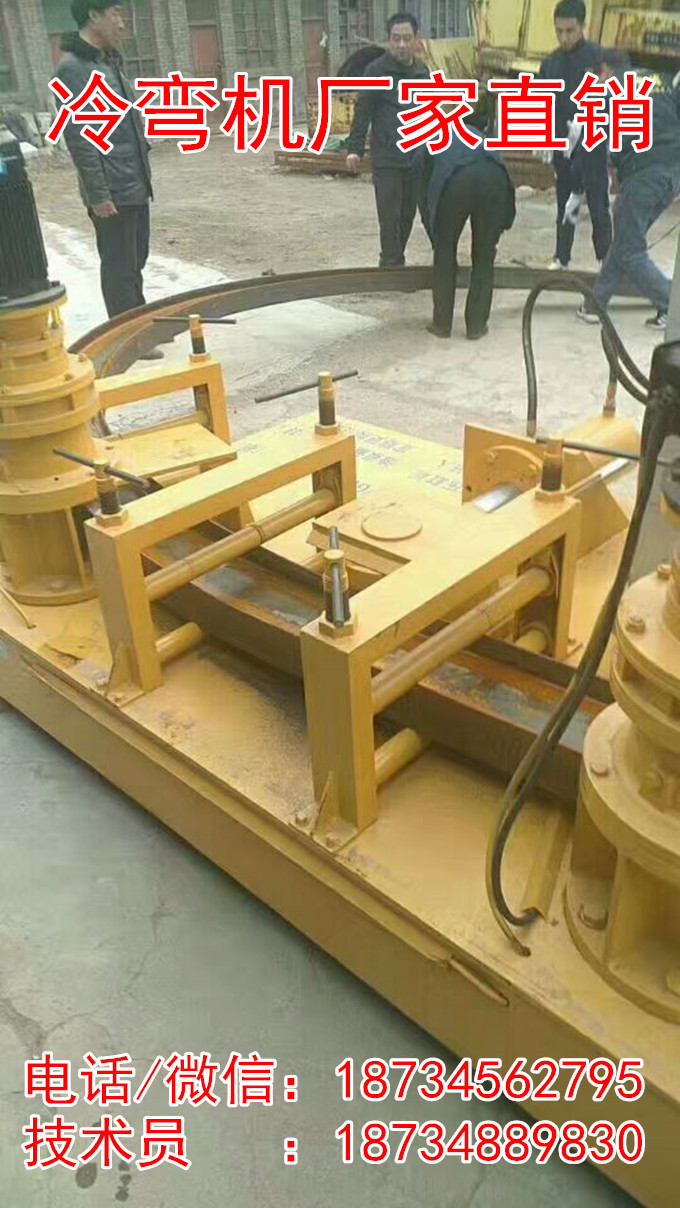

4布局組成：

萬澤液壓冷彎機共由兩套主電機及減速器組，自動滾輪。-滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥作業沒缸組成的液壓作業站等部件組成。



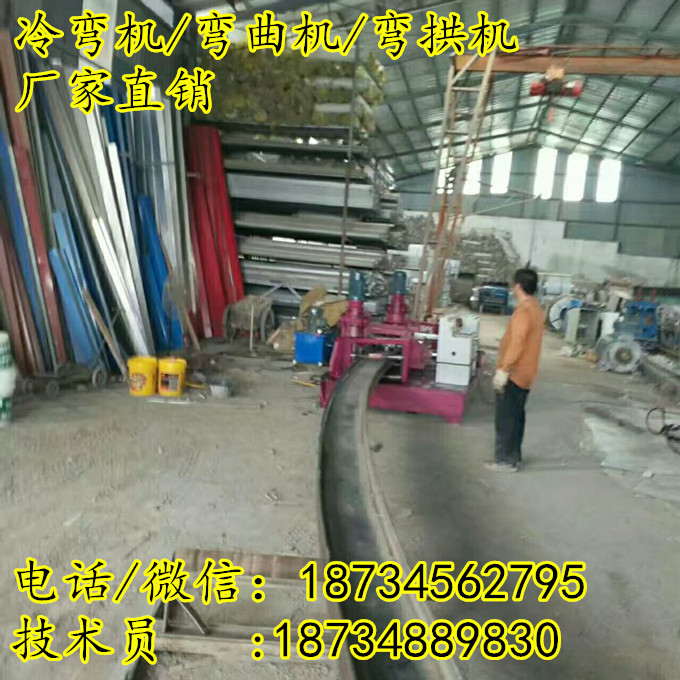

5作業原理：

將工字鋼放在冷彎機上，與減速股動的滾輪觸摸后，將壓緊手柄進給鎖緊，發動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整一切壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）操控油缸作業，作業油缸推動，將工字鋼與三個支撐游輪壓緊并為發作曲折變形是時開端核算，油缸推動的長度進程為10mm-15mm,開主電機股動工字鋼作業，重復操作，到達所需停止。

二、使用操作說明

1、使用操作注意事項：

1）. 在使用前應先按照產品所提示內容操作如下工作：

a）設備須安裝在堅硬的基礎面上，找正、以進給導軌面處于水平位置為準。

b）工字鋼必須在水平的工作臺上工作。

c）在減速機內加入40號機械油至標準。

d) 液壓油箱內加滿46號抗磨液壓

2）. 電源線接好之后，首先要檢查油泵電機轉向是否正確；如若不同，及時調整。其次檢查主動輪轉向是否一致，如若不同及時調整。

3）. 試機之前:首先空運行15分鐘以上；期間要不斷轉換主動輪的轉向，頂輪的前后運動工作，同時觀察各部件的運轉情況，并做好記錄，以便-。然后做如下工作：

a)檢查各緊固螺栓有無松動 ，如有及時鎖緊。

b)檢查油路是否有滲漏現象，并及時處理；同時檢查油缸系統壓力大�。ㄊ紫葘�壓力調到8兆帕），并調整；切記壓力不得超過16兆帕。

4）. 試機:將工件放置于主動輪與頂輪之間，將頂輪向前推進，當工件與頂輪主動輪接觸時，頂輪停止并把刻度指針數記下，同時按設計好的進給量表來調節所需要的油缸行程，直至達到所彎曲的尺寸。

5）. 在使用中活塞桿表面如發現有雜物應及時用干凈棉紗擦除，以免拉傷。

6）. 緊急制動：在使用過程中如遇到特殊情況，及時按下急停按鈕，緊急停機；檢查處理。





     本公司主營： 煤礦 - 橋梁 - 路橋 - 鐵路 - 工程
