dn110礦用對焊管道連接卡箍圖貴州畢節

山西萬澤錦達機械制造有限公司為您提供dn110礦用對焊管道連接卡箍圖貴州畢節。

卡箍連接說明

一、卡箍連接是近年來出現的一種連接方式,多用于消防管道.施工方便。用卡箍來連接，裝拆方便，但要在兩管道的末端焊接上配套的帶錐度的法蘭盤。

它選用-不銹鋼材料,采用不同的造型結構和制造工藝來滿足于不同類型軟管連接緊箍的需要。卡箍具有造型美觀，使用方便，緊箍力強、密封性能好等特點。主要用于車輛、船舶、柴油機、汽油機、機床、消防、等各種機械設備、化工設備的普通全膠管、尼龍塑料軟管、夾布膠管、水帶等接口處的連接緊固及密封。

1. 管卡也是水暖安裝中常用的一種管件. 俗稱馬鞍卡.用于固定管道.裝配在焊接板上裝配前，為-地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。切忌直接焊接已裝好管夾的底板。

2.





















礦用卡箍接頭類型：

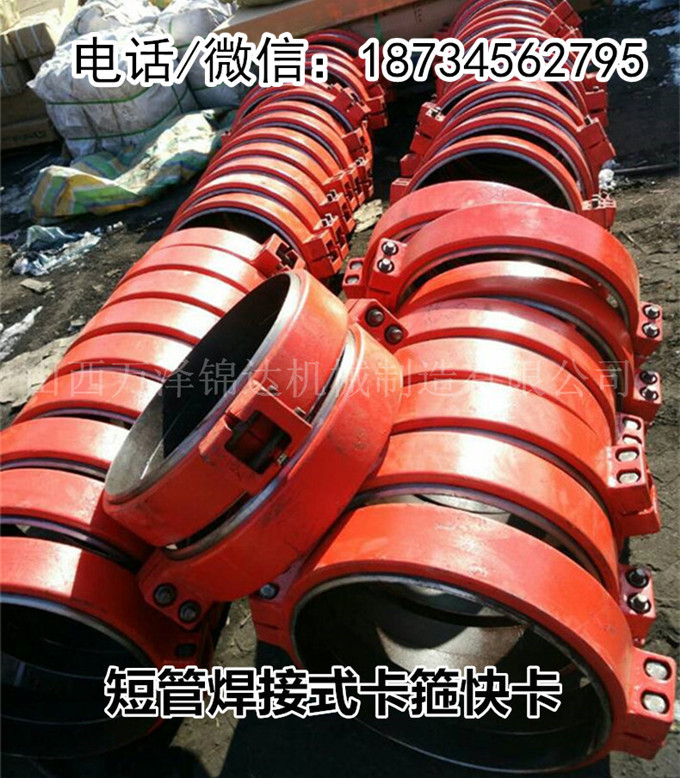

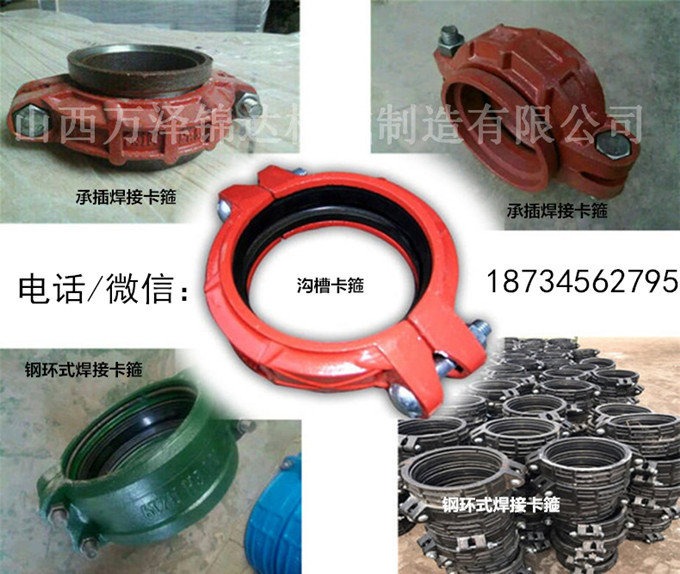

1 ，o型鐵環式礦用卡箍接頭2，開槽式礦用卡箍接頭3，短管焊接式卡箍接頭。



 礦用卡箍接頭的結構原理：把要連接的兩根鋼管用溝槽機開槽，開槽后去掉毛刺對齊，將c型防老化密封圈放在兩根鋼管的結合部，膠圈外部安裝上緊固鐵圈，用魚尾螺栓上緊即可�；�本原理是利用管道的壓力，將密封圈緊固在管道上，壓力越大，膠圈密封圈就貼的更緊，以此達到管道密封和連接的作用。



 礦用管箍接頭型號和類別：基本分無縫管和鍍鋅管兩種類型的高壓和低壓快速卡箍接頭。





-卡箍型號：



型號	類別	類別		型號	類別	類別
40	48	48		125	133	140
50	57	60		150	159	165
65	76	76		200	219	219
80	89	89		250	273	273
100	108	114		300	325	325









生產標準：



卡箍式柔性管接頭是一種新型管道連接器，它利用介質產生的壓力和密封圈的自緊力，對介質進行密封。適用于電力、礦山、化工、等部門的地面或井下供排水、輸送煤、砂、灰碴等管路的連接�？ü渴饺嵝怨芙宇^與傳統的法蘭盤相比，具有設計合理，技術性能好，使用安全-，社會效益-特點。













     本公司主營： 煤礦 - 橋梁 - 路橋 - 鐵路 - 工程
