77對焊接頭礦用91短管管道連接圖西藏那曲

山西萬澤錦達機械制造有限公司為您提供77對焊接頭礦用91短管管道連接圖西藏那曲。

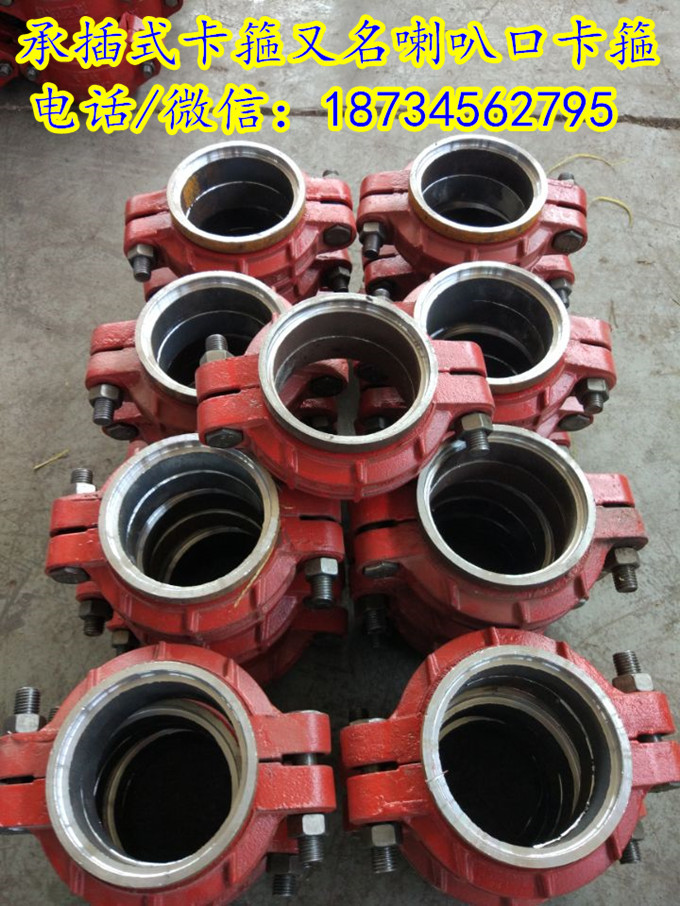

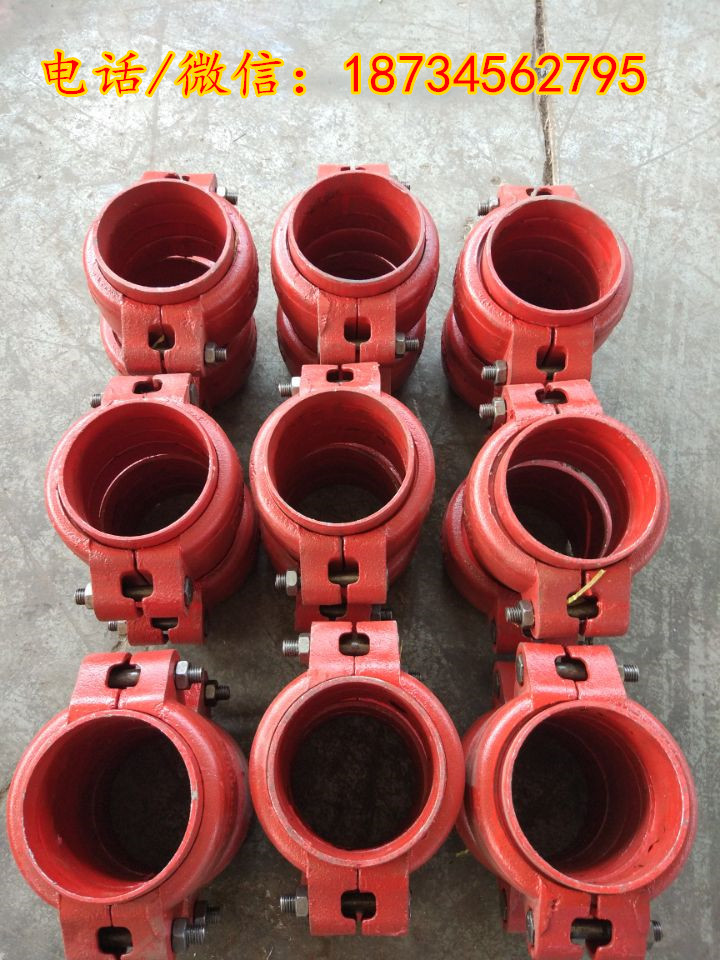

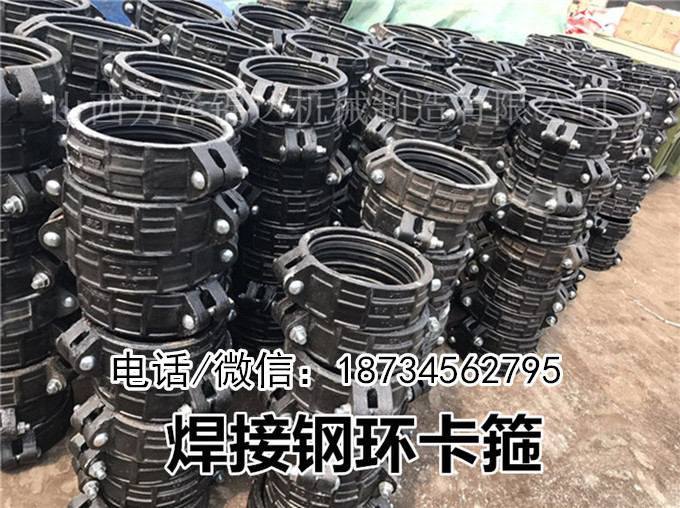

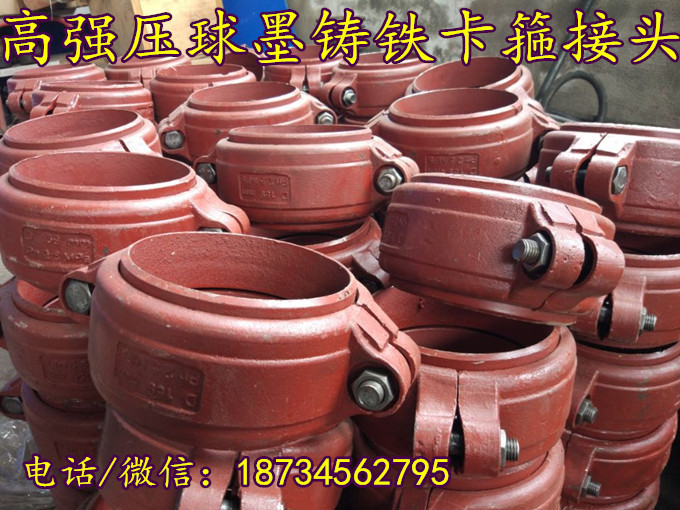

卡箍連接:
技術也稱卡箍連接技術，已成為當前液體、氣體管道連接的-技術，盡管這項技術在國內的開發時間晚于國外，但由于其技術的-性，很快被-所接受。從1998年開始研制開發，經過短短幾年的開發和應用，已逐漸取代了法蘭和焊接的兩種傳統管道連接方式。不但技術上更顯成熟， 市場也-，而且得到了法規政策的積極引導。
管件連接技術的應用，使復雜的管道連接工序變得簡單、快捷、方便。使管道連接技術向前邁了一大步。
中文名：卡箍連接
別名：管件連接技術
作用；液體、氣體管道連接
時間1998
管件連接



稱直徑dn	鋼管外徑d		間隙h	-允許偏轉角	a		max~min	螺栓規格	重量kg	公稱壓力mpa
40		48	5	2°		65	85-80	m10*50	1.25	4.0
50		57	6	3°		65	88-82	m10*50	1.50	4.0
80		76	6	3°		68	90-84	m10*60	1.80	4.0
100		89	6	3°		68	80-84	m10*60	2.25	4.0
100		108	8	4°		72	92-84	m10*80	2.88	4.0
125		133	8	2°		75	92-84	m14*80	3.50	4.0
150		159	10	3°		78	94-84	m14*90	4.65	4.0
200		219	12	4°		80	96-84	m14*100	7.60	2.5/4.0
250		273	12	3°		80	98-86	m16*100	11.2	2.5/4.0



簡介；

連接管件包括兩個大類產品：起連接密封作用的管件有剛性接頭、撓性接頭、機械三通和式法蘭；起連接過渡作用的管件有 彎頭、三通、四通、異徑管、盲板等。
起連接密封作用的溝槽連接管件主要有三部分組成：密封橡膠圈、卡箍和鎖緊螺栓。位于內層的橡膠密封圈置于被連接管道的外側，并與預先滾制的溝槽相吻合，再在橡膠圈的外部扣上卡箍，然后用二顆螺栓緊固即可。由于其橡膠密封圈和卡箍采用特有的可密封的結構設計，使得溝槽連接件具有-的密封性，并且隨管內流體壓力的-，其密封性相應增強



五、管道安裝

、按照先裝大口徑、總管、立管，后裝小口徑、分管的原則，在安裝過程中，必須按順序連續安裝，不可跳裝、分段裝，以免出現段與段之間連接困難和影響管路整體性能。
1.將鋼管固定在支吊架上，并將無損傷橡膠密封圈套在一根鋼管端部
2.將另一根端部周邊已涂抹潤滑劑的鋼管插入橡膠密封圈，轉動橡膠密封圈，使其位于接口中間部位。
3.在橡膠密封圈外側安裝上下卡箍，并將卡箍凸邊送進溝槽內，用-緊上下卡箍耳部，在卡箍螺孔位置，上螺栓并均勻輪換擰緊螺母，在擰螺母過程中用木榔頭錘打卡箍，-橡膠密封圈不會起皺，卡箍凸邊需全圓周卡進溝槽內。
4.在剛性卡箍接頭500mm內管道上補加支吊架。
六、系統試壓管道安裝完畢，應進行系統試壓。在系統試壓前，應全面檢查各安裝件、固定支架等是否安裝-。安裝完畢的管道可能有下垂，下垂弧度如果較大可補加支架；弧度如果較小，當管道內壓力升高后，弧度會自然消失。











     本公司主營： 煤礦 - 橋梁 - 路橋 - 鐵路 - 工程
     本文鏈接：http://jiewangda.cn/gongying/104882767.html
     聯系我們時請一定說明是在100招商網上看到的此信息，謝謝！
     聯系電話：18734562795，18734562795，歡迎您的來電咨詢！
